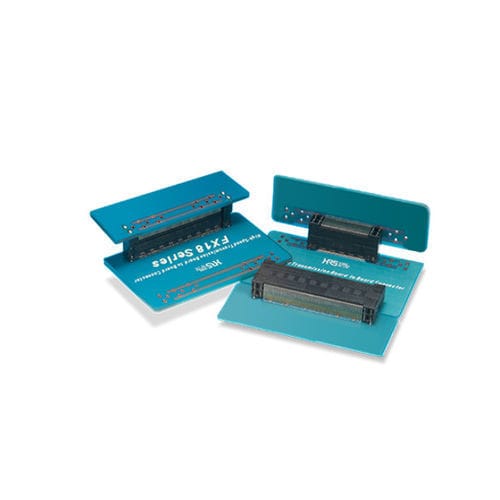

電源コネクター FX18 Series基板対基板プリント基板SMT
お気に入りに追加する
商品比較に追加する
特徴
- タイプ
- 電源
- サイズ
- プリント基板, SMT, 基板対基板
- 形状
- 平行, ストレート型, 直角
- 接続タイプ
- 挿入式
- 材質
- ゴールド製
- 製品用途
- トランスミッション用
- 分野
- 産業用, 医療用途, 自動装置, ロボット用
- その他の特徴
- 高出力
- 一次電流
0.5 A
- 電圧
100 V
- ステップ
0.8 mm
(0.031 in)- 流量
10 b/s
- 使用温度
最大: 85 °C
(185 °F)最少: -55 °C
(-67 °F)
詳細
高速伝送対応 0.8mmピッチ 基板間接続用コネクタ
1. 0.8mm ピッチ
2. 接続タイプ:水平／垂直／平行（ハイト：10～45mm）
3. 芯数:40/60/80/100/120/140/160/180
4. 多彩な用途に使用可能なMF 端子
コネクタ両サイドのガイドポスト部には、以下の用途に使用可能なマルチファンクション端子（MF 端子）を各2 ライン配置しています。
①基板間グランド接続の強化
②電源ラインとして使用可能（3A/ ライン）
③信号端子を含めた3 段シーケンス構造
5. 有効嵌合長2mm（信号端子）
信号端子の有効接触長は2mm と長く、嵌合ストロークに対し充分なマージンを有しています。
（MF 端子A は2.5mm/MF 端子B は1.5mm です）
6. コネクタ両サイドの基板固定用ディップ端子が上下・左右への耐こじり性を強化
7. 大きなガイド形状による優れた嵌合性
