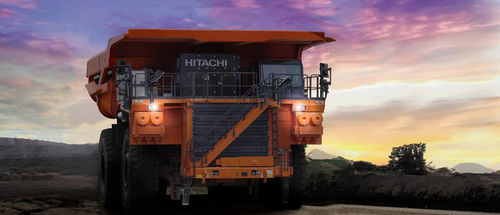

リジッドダンプトラック EH4000AC-5

ディーゼルエンジン式採鉱鉱物応用

概要
EH4000AC-5は、高速走行性能、大トルク出力および強化された構造耐久性を組み合わせた高い運搬能力を提供します。サイクルタイムの短縮、車両群の効率向上、および多様な現場条件での安定した運用を目的に設計されています。

モデルの主な特長

• 定格積載量：242 トン (267 tons)
• 車両運転質量（総重量）：422 トン (465 tons)
• エンジン定格出力：標準 1 864 kW (2 534 PS, 2 500 HP)；オプション 2 013 kW (2 738 PS, 2 700 HP)

利点
高速走行、強力なトルク、強化構造部品を組み合わせることで、無駄な作業サイクルを削減し、過酷な条件下でも安定した生産性を確保します。

パスマッチ

• EX5600などの油圧ショベルと良好にマッチし、EX3600やEX8000などの機種で効率的な積込みを支援します。
• 多様な作業条件で効率的な積込み性能をサポートする構成です。
• 適切なパスマッチは不要な積込みサイクルを削減し、安定した積込み性能を維持します。

仕様（詳細）
エンジン
エンジン型式：Cummins QSKTA60-CE
排出認証：燃料消費最適化
定格出力(@1900 min-1 (rpm)) ISO 14396：1 864 kW (2 534 PS, 2 500 HP)
気筒数：16
内径×行程：159 × 190 mm
排気量：60 L

電気駆動
プラネタリ比：35.3 : 1
最高速度（連続）：65 km/h (Continuous 40 mph)

タイヤ
タイヤサイズ：50/80R57 (標準)
リム幅：29 inch (STD) 32 inch (OPT)

ボディ容量
Struck (SAE)：147 ㎥ (192 cu. yd.)
Heaped 2：187 ㎥ (245 cu. yd.) [注：ボディ容量と積載量は、材料密度や用途により変動します。]

操向系
操向：操向系は ISO5010 に準拠
旋回直径 (ISO 7457)：27.4 m (90 ft)

油圧系
ボディ上昇時間：19.0 秒
ボディ下降時間（フロート）：20.0 秒

ブレーキ
サービスブレーキ：前後油圧駆動ブレーキおよび電気ブレーキを構成。
前軸：油冷式多板
後軸：油冷式多板
二次：ISO 3450（SAE J1473）に準拠
駐車ブレーキ：スプリング作動、油圧解放型キャリパー。
電気ブレーキ：最大動的ブレーキ（標準）：3 500 kW (4 759 PS, 4 694 HP)

重量（概算）
ホイスト＆ボディ部品付シャーシ：153 500 kg (338 409 lb.)
ボディ（部品除く）：26 500 kg (58 422 lb.) [注：ボディ部品にはマッドガード、ボディパッド、ロックイジェクターバー、アームガード、ファスナー等を含む。]
正味機械重量：180 000 kg (396 832 lb) [注：正味機械重量は作業者、燃料100%、標準装備を含む。]
定格積載量：242 トン (267 tons) [注：Hitachi Loading Policyに基づき算出。現場条件により調整される場合があります。]
重量配分（空車）：前 54% / 後 46%
重量配分（満載）：前 35% / 後 65%

キャブ
HI-TEC ROPS FOPS キャブ：ROPS は ISO3471 および SAE J1040-May 94 に準拠、FOPS は ISO3449 に準拠。

ボディ構造（材質 / 厚さ）
床板：16 mm (0.63 in) 高強度 400 BHN 耐摩耗鋼
前面：9 mm (0.35 in) 高強度 400 BHN 耐摩耗鋼
側面：9 mm (0.35 in) 高強度 400 BHN 耐摩耗鋼
天蓋：6 mm (0.24 in) 高強度 400 BHN 耐摩耗鋼
角部：12 mm (0.47 in) 高強度 400 BHN 耐摩耗鋼

サービス容量
クランクケース（フィルター含む）：260 L (68.68472 gal.)
エンジン冷却系：576 L (152.163072 gal.)
燃料タンク（標準）：2 170 L (573.25 gal.)
燃料タンク（オプション）：4 172 L (1 102.13 gal.)
油圧系：1 000 L (264.17 gal.)
ブレーキ冷却系：550 L (145.29 gal.)
プラネタリドライブ（左右）：300 L (79.25 gal.)
前輪（左右）：42 L (11.10 gal.)
ワイパー液：5.3 L (1.40 gal.)
メインアキュムレータ：61 L (16.09 gal.)

寸法
全長：15 260 mm
全幅：8 560 mm
全高：7 400 mm
ホイールベース：6 040 mm
トレッド（前輪 / 後輪 WT）：前輪：6 010 mm / 後輪 WT：4 960 mm
車幅（前輪 / 後輪）：前輪：7 340 mm / 後輪：7 720 mm
最低地上高（前輪軸 / 後輪軸）：前輪軸：1 060 mm / 後輪軸：860 mm
フロントオーバーハング：4 840 mm
ボディ内寸（長さ / 幅）：長さ：9 180 mm / 幅：7 560 mm
ボディ上端高さ：6 790 mm
ボディ排出高さ（最大 / 最小）：最大：14 620 mm / 最小：1 600 mm

仕様 / 技術データ

• モデル：EH4000AC-5
• 定格積載量：242 トン (267 tons)
• 車両運転質量：422 トン (465 tons)
• エンジン：Cummins QSKTA60-CE、定格出力 1 864 kW（標準）
• 気筒数：16
• タイヤサイズ（標準）：50/80R57
• ホイールベース：6 040 mm
• 外形寸法（L×W×H）：15 260 mm × 8 560 mm × 7 400 mm
• 最大連続速度：65 km/h
• ボディ容量（heaped）：187 ㎥ (245 cu. yd.)
• ブレーキ：油冷式多板（前/後）＋電気ブレーキ（最大動力 3 500 kW）
• キャブ：HI-TEC ROPS/FOPS (ISO3471 / ISO3449)
• 正味機械重量：180 000 kg
