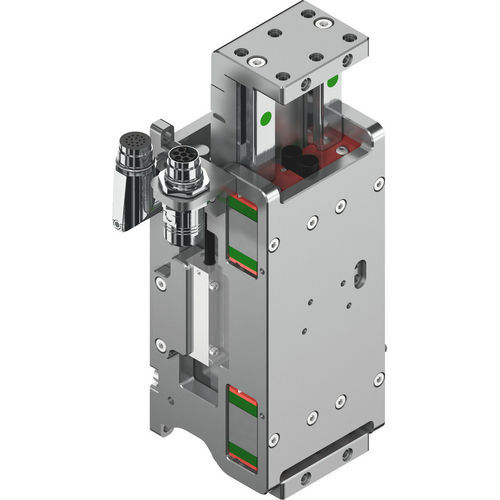

プロファイルリニア軸 CV080LA11

ダイレクトドライブリニアモータ駆動位置検知用

説明高速度の垂直用途向けに設計されたコンパクトなCVリニアアクスです。ダイレクトドライブでコンパクトに設計された本アクスは、極めて短い位置決め時間と安定したプロセスを実現します。軽量なアームにより高い動的性能を発揮し、垂直動作に最適です。オプションでバランス機構を選択可能で、ストローク、ケーブルキャリア、位置検出、クランプを顧客仕様に合わせて調整できます。X‑Zシステムへの組み合わせや既存のリニアアクスシステムへの統合が容易です。CADデータをダウンロード可能です。

主な特長

• ダイレクトドライブのコンパクトなリニアアクス
• 軽量アームによる高い動的性能
• 高速垂直用途向けに設計
• オプションのバランス機構
• カスタマイズ可能：ストローク、ケーブルキャリア、位置検出、クランプ
• X‑Zシステムへの組み合わせやリニアアクスシステムへの統合が可能
• CADデータ提供

技術概要（掲載バリアント）プロファイル幅 [mm] | 最高推力 [N] | 最大ストローク [mm] | vmax [m/s] | amax [m/s²] | 繰返し精度 [mm]
80 | 289 | 300 | 5 | 80 | ±0.005

特性／仕様

• 型式：CV080LA11
• プロファイル幅：80 mm
• 最高推力：289 N
• 最大ストローク：300 mm
• 最大速度：5 m/s
• 最大加速度：80 m/s²
• 繰返し精度：±0.005 mm
