精密リニア軸

ストローク: 50 mm - 850 mm
速度: 150 mm/s - 800 mm/s
推進力: 40 N - 500 N

... AC/DC電源対応アブソリュートエンコーダ付き電動リニアガイド EASシリーズ 特徴 バッテリー不要のアブソリュートセンサー 外部センサ不要 低発熱 EtherCAT、EtherNet/IP、Profinet、Modbus RTUに対応 ストローク50～850 mm 最大可搬質量: 2.5 - 60 kg オプション電磁ブレーキ、側面取付型モーター、X/Yテーブル仕様、センサーレールなし ...

ストローク: 3,000, 4,000, 6,000 mm
速度: 1.6, 1, 1.25 m/s
推進力: 200, 600, 1,000 N

... MF-K（Movoparts）。ボールガイド、スクリュー駆動のリニアユニット ThomsonのMovopart® MFロッドレスアクチュエーションスライドは、ボールねじ駆動によるガイド付き直線運動と、アクチュエータの上面に乗って荷重を受けるサドルを備えています。 2つのバージョンがあります。M（シングルナット）とMD（ダブルナット）の2種類があります。このボールガイドユニットは、高推力、高精度、高剛性、ロングストロークに対応し、正確な位置決めのために低摩擦で高負荷容量を提供するように設計されています。 カバーバンドストレッチャーは、スクリューとガイドを汚れから守るカバーバンドの寿命を延ばし、摩耗に伴うテンション調整の必要性をなくします。 MF-Kの機能ハイライト。 - ...

ストローク: 10,340, 11,000, 5,000 mm
速度: 2.5, 0.3, 2 m/s
推進力: 500, 700, 1,000 N

... WM40（POWERLINE）リニアユニット ThomsonのWM40（POWERLine）ポジショニングスライドは、特許取得済みのスクリューサポート技術を採用しています。さらに、特許取得済みのプラスチック・カバーストリップ・システムにより、摩擦を最小限に抑えながら、内部システム・コンポーネントを完全に保護し、汚れた環境でも動作させることができます。このシリーズのWM40モデルは、特に寸法が非常に小さい小型アプリケーション用に設計されています。 WM40（POWERLINE）機能ハイライト - ...

ストローク: 15 mm - 450 mm
推進力: 90 N - 260 N

... LEPKリニアユニットは、水平または垂直の取り付け用に設計されています。 これらは、交換が必要なときに簡単に取り外すことができるISO 6432空気圧シリンダによって駆動されます。 ボディで囲まれた長方形のプロファイルに硬化し、組み込まれている精密ラウンドバーは、調整可能なキャスターと共同で、バックラッシュのない信頼性の高いガイドシステムを提供します。 ストークは、微調整装置および油圧ショックアブソーバを備えた機械的停止によって制限される。 本体内の開口部から見えるLEDは、スイッチング状態を示します。 ...

ストローク: 50 mm - 4,000 mm
推進力: 57 N - 1,300 N

... クロステーブルやガントリーシステムのための高速加速度、高推力、ミクロン位置精度内蔵ダブルレールモジュラーリニアモーターステージ。 主な特長 推力範囲 57N - 1300N。 リニアエンコーダの位置検出によるフィードバック制御。 ねじの伝達誤差がなく、ミクロン単位の位置決め精度が容易に得られます。 機械的な摩擦がないため、低騒音、長寿命につながります。 リニアモータの可動子と固定子の間には、接触しない設置隙間が確保されています。 ネジなどの部品の機械的な摩擦がない。 可動子の高速往復運動による磨耗がない。 リニアモータの騒音が小さく、寿命が長い。 適合するリニアサーボドライバを提供する。 シリーズFXZ60/82/95/115/145 繰り返し精度：0.001mm-0.005mm 水平荷重：6kg-45kg サイドマウント荷重：3kg-30kg ピークスラスト：180N-1300N 機械的な摩擦がない 低騒音・長寿命です。 リニアモータの可動子と固定子の間に、接触しない設置ギャップが確保されている。 ネジなどの部品の機械的摩擦がない。 可動子の高速往復運動による磨耗がない。 リニアモータの騒音が小さく、寿命が長い。 ...

ストローク: 50 mm - 300 mm
速度: 300 mm/s
推進力: 3 kgf

【Technical Feature】 FSL30 Series are trapezoidal rods ball screw linear guides. With delicate design and strong practicability, FSL30 is the best choice for customers who require compact, light and micro modules. 【Range of Application】 It ...

ストローク: 50 mm - 1,000 mm
速度: 40 mm/s - 250 mm/s
推進力: 10 kgf - 25 kgf

... 技術的な特徴 FSK40リニアガイドは、セミシーラー構造、ボディ幅40ミリメートル、高い安定性、コンパクトな構造、汎用性の高い機能、通常の作業環境に適している、それは単軸または多軸を使用して、産業の種類のための簡単な機能使用ロボットアームを組み立てるのが便利です。 適用範囲 精密位置決め、ディスペンサー、スプレー塗装、外観検査、移動、把持、切断・溶接、自動組立、自動ロックネジ、パレタイジングなど。などです。PCB基板検出、光ディスク積層装置、部品ピック＆プレース。 シリーズFSK40 ストローク範囲50mm~1000mm 位置精度：0.03mm 最高速度：255mm/s 最大荷重：25kg ボールネジです。G1204/G1605/G1610 プロフェッショナルなサービスを受けるために、いくつか質問をさせていただきます。 お問い合わせの際は、以下の項目にお答えください。 1.どのようなマシンでステージを使用するのですか？ 2.リニアはどの程度のストロークが必要ですか？ 3.どのような負荷と速度が必要ですか？ 4.一緒にモーターとアクセサリーが必要ですか？ OEMや他の特別な要件が必要な場合は、私たちに教えてください。 ...

ストローク: 98,450 mm
速度: 2,625 m/s - 3,376 m/s
推進力: 12,000 N - 200,000 N

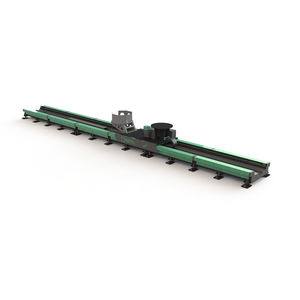

... トラックモーションフロア TMF ロボット用リニア駆動軸 最大6トンまでのロボットを移動させることができます。優れた安定性と耐汚れ性を誇るロボット搬送装置です。多関節ロボットの全方向への動的な基本荷重を容易に吸収します。また、高い剛性により、緊急停止時でも静かに走行し、荷重を分散させることができます。このため、ガイドは溶接されたクローズドビームシステムに精密に取り付けられています。また、ローラーを外側から簡単に調整できることも利点です。TMFは、お客様の生産工程に精度と効率性をもたらします。 高い動的性能と高負荷に対応 キャリッジユニットの高い剛性により、ギュデルのトラックモーションフロアTMFは、多関節ロボットのあらゆる方向の動的基本荷重を容易に吸収します。 横方向と直交方向に配置されたガイドローラーにより、最小のフレームサイズでも最大限のダイナミクスを実現します。 ...

ストローク: 500, 1,000 mm
速度: 1.67 m/s - 2 m/s

... ボディ・イン・ホワイトに特化 TMF-4-Bは、自動車用ボディ・イン・ホワイト市場向けに特別に開発されたロボット駆動軸で、特定の範囲のハンドリングロボットや溶接ロボット向けに設計されています。Güdel AGの自動車市場における長い経験により、お客様のすべての要件を満たす製品を作り上げることができました。ギュデルの他のトラックモーション製品同様、その精度と剛性は群を抜いています。TMF-4-Bは、お客様のロボットを必要な方法で正確に移動させます。 ...

ストローク: 98,260, 98,550 mm
速度: 4,500, 4,688 m/s
推進力: 12,000, 25,000, 40,000, 52,000 N

... オーバーヘッド設置用ロボット駆動軸 効率的で安価な生産には、短いプロセスサイクル、最適なトラバースパス、そして高い精度と品質が求められます。TMOは、あらゆる生産工程で理想的な構成を実現することができます。TMOは、高い剛性と静かな動作が特徴で、最適な負荷分散を実現します。多関節ロボットは、様々な設置位置に設置することが可能です。これほど多くの可能性を秘めた直線軸は他にありません。 ...

ストローク: 10 mm - 400 mm
速度: 0.1 m/s - 1 m/s
推進力: 28 N - 270 N

... これらのリニアユニットは、検知器、フローレギュレータ、油圧ショックアブソーバを備えた標準シリンダを受け取る準備ができています。 選択したサプライヤのこれらのコンポーネントを追加することで、サプライヤパネルの要件を満たす非常に競争力のある完全なリニアモジュールが得られます。 ボールベアリングと調整可能なメカニカルストップのガイドにより、これらのユニットは精度と剛性（ハンドリング、組み立て、ローディング、転送、制御、パッケージングなど）を必要とするアプリケーション向けに設計されています。 ...

ストローク: 25, 50 mm
推進力: 30 N - 100 N

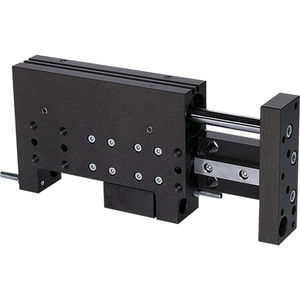

... リニアレールスライド 精密プロファイルガイド ボールベアリング循環式リニアガイドとスクレーパーで高精度・高剛性を実現 標準化されたアダプタープレート 製造工数を削減し、後続ツールの標準化を確実にします。 モジュラーレイアウト 複数のユニットを直接組み合わせることが可能になり、設計の手間を最小限に抑えることができます。 シリーズの特徴 1000万回のメンテナンスフリーサイクル（最大 IP40 磁場センサ ...

ストローク: 50, 100 mm
推進力: 265, 220 N

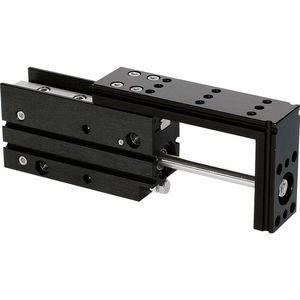

... リニアレールスライド 精密プロファイルガイド ボールベアリング循環式リニアガイドとスクレーパーで高精度・高剛性を実現 ダンピングされたエンドポジション PowerStopショックアブソーバーを使用することで、エンドポジションまで緩やかに移動することができ、アプリケーションのプロセス信頼性と耐久性を向上させることができます。 フラット構造 アプリケーションの干渉輪郭を低減 シリーズの特徴 1,000万回のメンテナンスフリーサイクル（最大 パワーストップ・エンドポジション・ダンピング IP40 磁場センサ 誘導性センサー ...

ストローク: 50, 100, 200 mm
推進力: 220, 265, 680, 750 N

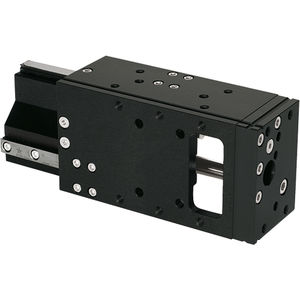

... リニアレールスライド 精密ダブルレールプロファイルガイド ボールベアリング循環式リニアガイドとスクレーパーで高精度・高剛性を実現 ダンピングされたエンドポジション PowerStopショックアブソーバーを使用することで、エンドポジションまで緩やかに移動することができ、アプリケーションのプロセス信頼性と耐久性を向上させることができます。 故障のない連続運転 妥協のない「Made in Germany」の品質は、最大1000万回のメンテナンスフリーサイクルを保証します。 シリーズの特徴 1000万回のメンテナンスフリーサイクル（最大 IP40 磁場センサ ...

ストローク: 50 mm - 2,250 mm
推進力: 50 N - 2,400 N

... 最大の柔軟性 EPX-II KG リニアユニットは簡単に中負荷を置き、インストール位置に来るとき、ユーザーに自由な選択を与えます。 彼らは短いまたは長いキャリッジのいずれかを装備することができます。 EPX-II KGの「保護」バージョンには、アクチュエータを保護するためのオプションのベローズが装備されています。 したがって、保護クラス IP 40 を実現します。 端部要素の複数の固定オプション（面に2つのねじ穴を含む）により、ベースプレートへの垂直取り付けが容易になり、アクセサリの接続が容易になります。 ...

推進力: 50 N - 9,100 N

... EP/EPX 40リニアユニットは、取り付け面のより高い精度と低い公差を備えています。これらのユニットは、あらゆる組み立て位置における中負荷から高負荷の時折または頻繁な移動および位置決めに使用するのに適しています。 これらのユニットは、手動およびモーター駆動の調整に典型的な高い曲げモーメントを補償する堅牢なツインチューブを備えており、これらのデバイスは以前のモデルと互換性があります。 このユニットは新しいリードナット設計を採用しており、摩耗や破損の場合でもナットを簡単に交換できます。また、リニアアクチュエータを解体してコンポーネントにアクセスする必要はありません。 ...

... 新世代のスピンドルと歯付ベルト「RK DuoLine」のおかげで 特徴 -手動または電動ドライブ -一日に数回の調整が可能 -低負荷サイクル -低速 -中～高安定性 RK DuoLine S スピンドルユニット（台形ねじ駆動 特徴 -高い再現性 -短いサイクルタイム -高いサイクルレート -シフト操作 -高い信頼性 ...

ストローク: 5,500 mm
速度: 5 m/s
推進力: 4,500, 1,300, 3,000, 813 N

... HT-B。 歯付ベルト駆動のリニアテーブルは、ダブルガイドを内蔵したフレキシブルな位置決めモジュールです。特に、高い動的応答と高速性を必要とするアプリケーションに最適です。また、HT-Bリニアテーブルでは、大きな移動距離を実現できます。 ...

ストローク: 1,200, 4,000 mm
速度: 1.6, 0.3, 0.5, 0.8, 1 m/s

... HM-S。 ボールネジ駆動のリニア軸は、コンパクトでフレキシブルな位置決めモジュールです。特に、重荷重を高精度に動かすアプリケーションに最適です。 ...

ストローク: 3,500, 4,000, 2,600, 3,000 mm
速度: 0.8, 1, 1.3, 1.6 m/s
推進力: 3,517, 4,500, 2,044, 3,186 N

... HT-S。 ボールネジ付きリニアテーブルは、ダブルガイドを内蔵したフレキシブルな位置決めモジュールです。特に、高荷重を高精度で移動させるアプリケーションに最適です。 ...

ストローク: 50 mm
速度: 0.03 m/s
推進力: 240 N - 13,500 N

... TBSは、1自由度の高精度直線軸です。機械式ベアリングによる間接駆動の直動軸で、このカテゴリでは抜群の精度と性能を誇ります。高性能低コギングサーボモータで制御され、デュアルエンコーダフィードバック制御方式を採用し、優れた性能を発揮するとともに、試運転を簡素化することができます。ハイデンハイングループのエンコーダ技術による先進の間接駆動制御に加え、この軸はマクロおよびマイクロモーションに対応したフルストロークでの比類なき機械特性を備えています。 また、この軸は、熱源のサーマルデカップリング、高剛性、マイクロメトリックハードストップなどの特別な設計特性やオプションを備えており、プロセスの安定性と安全性が求められるアプリケーションに特に適した軸となっています。 半導体用途を中心に、高精度、高清浄度、高安定性、高精度のソリューションを必要とするあらゆる市場やニーズにマッチする軸となっています。 特徴 - ...

ストローク: 1,250 mm - 1,570 mm

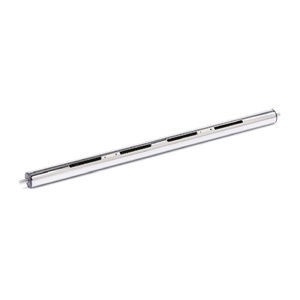

... リニアユニットのガイドチューブは、クロムメッキ鋼または光沢ステンレス鋼で作られています。 クロムメッキ鋼または明るいステンレス鋼でできています。 精密管です。ガイドチューブには、ボールベアリングを搭載した連続スピンドルが ガイドチューブ内には、ボールベアリングを搭載した連続スピンドルが設置されています。 スピンドルのナットは、直線的な動きをリニアユニットコネクターに伝達します。 リニアユニットコネクターに伝達します。 リニアユニットコネクターに伝達します。 ガイドチューブとともに、ガイドエレメント ガイドエレメントボアは、ガイドチューブとともに、大きなねじれ力を受け止めることができる強固なリニアスクエアガイド機構を形成しています。 大きなねじれ力を受け止めることができます。複数の コネクタの種類は複数あり、選択することができます。 スプリットボアにより、低遊びに調整したり、クランプすることができます。 調整することができます。設計により、移動させる部品は ガイドエレメントに固定するか、ガイドエレメント自体を使用場所に設置します。 ガイドエレメントは使用場所に設置されます。 リニアユニット全体が一緒に移動するように設計されています。 付属品の可能性は、リニアユニット選定の際にすでに考慮されています。 リニアユニットの選択には、以下のオプションが考慮されています。 リニアユニットを選択する際に、表に記載されているオプションが考慮されます。 これにより、例えば、ジャーナルの長さ z1 ...

ストローク: 167 mm - 715 mm

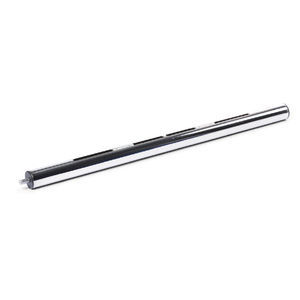

... リニアユニットのガイドチューブは、クロムメッキ鋼または光沢ステンレス鋼で作られています。 クロムメッキ鋼または明るいステンレス鋼でできています。 精密管です。ガイドチューブには、両側にボールベアリングを搭載したスピンドルが ガイドチューブには、両端にボールベアリングを搭載したスピンドルが取り付けられています。これは 左ネジと右ネジで構成されています。 右ネジで構成されています。左右に配置されたスピンドルナット 左右に配置されたスピンドルナットが 対称的かつ逆方向の直線運動を 2つの駆動キーを介して、2つのリニアユニットコネクターに伝達します。 リニアユニッ ...

ストローク: 601 mm - 715 mm

... リニアユニットのガイドチューブは、クロムメッキ鋼または光沢ステンレス鋼で作られています。 クロムメッキ鋼または明るいステンレス鋼でできています。 精密管です。ガイドチューブには、ボールベアリングを搭載した2つの独立したスピンドルを ガイドチューブには、ボールベアリングを搭載した2つの独立したスピンドルが搭載されています。 スピンドルのネジ方向は、左右それぞれ任意に選択できます。 を選択できます。各スピンドルに配置されたスピンドルナット リニアユニットコネクターに直線運動を伝達します。 リニアユニットコネクターに伝達します。 リニアユニットコネクターに伝達します。 ガイドエレメンツボアは、ガイドチューブとともに強固なリニアラウンドガイドを形成します。 ガイドエレメンツボアは、ガイドチューブと共に強固なリニアラウンドガイドを形成します。複数の コネクタの種類は複数あり、選択することができます。 スリット入りボアにより、遊びを少なくするために調整またはクランプすることができます。 ボアを使用して、遊びを少なくするための調整やクランプが可能です。移動させる部品は、ガイドエレメントに固定されます。 ガイドエレメントに固定します。 片側のガイドを反対側とは別に移動させ、様々な幅に調整することができます。 ガイドエレメントに固定します。 付属品の可能性も考慮されています。 リニアユニットを選択する際、表にあるオプションに基づき、可能なアクセサリーがすでに考慮されています。 リニアユニットの選択には、表に示したオプションがすでに考慮されています。これにより、たとえば 例えば、ジャーナル長z1およびz2が付属品の取り付けに適切であることを確認します。 付属品の取り付けに適した長さです。リニアユニット リニアユニットコネクターとアクセサリーは、リニアユニットには含まれていません。 リニアユニットには付属していませんので、別途ご注文ください。 別途ご注文ください。 調整可能なハンドレバーは、繰り返し使用するためのものです。 ガイドエレメントを工具なしで繰り返しクランプするためのものです。名称は このレバーは、HSKの名称で、個別仕様や他のデザインのものも用意されています。 また、HSKの名称で、個人用や他のデザインのものもあります。工具で操作する六角穴付きボルトと比較して 工具で操作する六角穴付きボルトと比較して 調整可能なハンドレバーは、工具で操作する六角穴付きボルトに比べて レバーの長さが短いので、工具で操作する六角穴付きボルトよりも締め付け力が弱くなります。 RoHS対応製品 ...

ストローク: 2,000 mm
速度: max 1.0 m/s
推進力: 100 N - 1,000 N

... NLガイドシステムは、軽荷重をスクリューソリューションで処理できるよう特別に設計されています。 コンパクトであるため、搬送距離が短い場合に有効です。台形ねじは、主に手動でゆっくりと位置決めするために使用され、ボールねじを使用したものは、高速でモーター駆動するために設計されています。 どちらもプロファイルの中で回転し、プロファイルの上部に配置されたステンレス製のバンドで保護されています。また、ステンレスバンドとプロファイルが常に接触するように、磁性体のストリップが汚れやほこりから保護する役割を担っています。 このトロリーは、組み立てが複雑なため、お客様が簡単にカウンタープレートを取り付けられるように、標準的な穴がすでに開けられています。 プロファイルには、フレームに固定するための4つの凹みがあり、側面と底面に2つずつあり、それらを覆っているアルミニウムの帯を引き剥がすと露出します。 ...

ストローク: 1,410, 1,325 mm
推進力: 4,670, 9,390, 13,080, 18,800 N

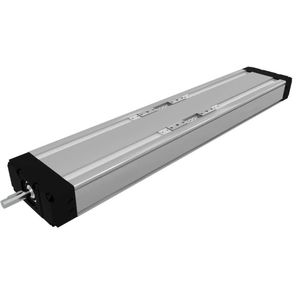

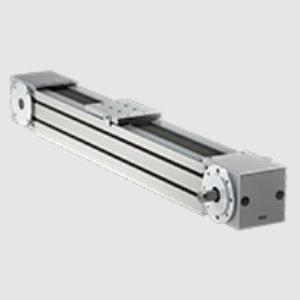

... CTVシリーズは、精密ボールねじ駆動と2つの平行統合ゼロクリアランスボールレールガイドシステムを備えたリニアユニットです。 コンパクトな寸法は、高い負荷容量、高速、精度、再現性を提供します。 これらのリニアユニットは、さまざまな多軸リニアシステムに組み合わせることができ、短納期で優れた価格性能比を保証します。 2つの統合されたボールレールガイドシステムを備えた硬質アルマイト合金のAl 6063 高精度押出コンパクトアルミニウムプロファイルは、高負荷モーメントと最適な走行を可能にし、大きな負荷を高速で移動させます。 ...

ストローク: 1,690, 1,590 mm
推進力: 8,930, 17,870, 15,320, 30,680 N

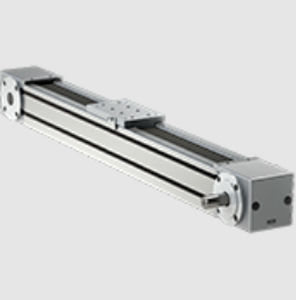

... CTVシリーズは、精密ボールねじ駆動と2つの平行統合ゼロクリアランスボールレールガイドシステムを備えたリニアユニットです。 コンパクトな寸法は、高い負荷容量、高速、精度、再現性を提供します。 これらのリニアユニットは、さまざまな多軸リニアシステムに組み合わせることができ、短納期で優れた価格性能比を保証します。 2つの統合されたボールレールガイドシステムを備えた硬質アルマイト合金のAl 6063 高精度押出コンパクトアルミニウムプロファイルは、高負荷モーメントと最適な走行を可能にし、大きな負荷を高速で移動させます。 ...

ストローク: 1,000, 800 mm
速度: 0.6, 1, 0.8 m/s
推進力: 695, 285, 1,100 N

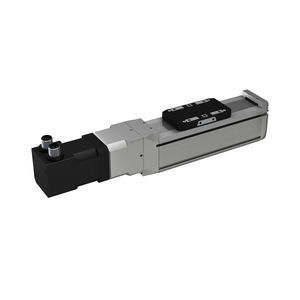

... MGBSは、精密ボールねじ駆動を内蔵し、高い機械効率と低摩擦でモータの回転運動をキャリッジの直線運動に変換するミニリニアユニットです。精密ボールネジ駆動とリニアガイドの採用により、高速性、良好な位置決め精度、再現性などの高性能を実現しています。 MGBSは、駆動軸の回転運動（自転）を、高い機械効率と低い内部摩擦でキャリッジの直線運動（並進）に変換するボールネジ駆動のミニリニアユニットです。 精密ボールねじの採用により、高速性、位置決め精度、再現性などの高性能を実現しています。 ドライブとリニアガイドシステムを採用。 標準モータ（モータアダプタとカップリングによるインライン、またはモータ側ドライブとタイミングベルトによるインパラレル）と標準ドライブの組み合わせにより、プラグアンドドライブシステムを実現します。コンパクトなサイズと最適に選択されたモータの組み合わせにより、幅広い用途に対応します。 アルミニウム製の本体には、クランプ金具用のサイドスロットと、磁界センサー用のスロットがあります。 ボールネジのリード線などのオプションや、豊富なアクセサリ、多軸システムの組み合わせにより、この製品は高い柔軟性を備えています。 また、個別のモーターが必要な場合は、組み立て済みモーターを含まないミニリニアユニットのオプションもあります。 ...

ストローク: 50, 25 mm
速度: 30 mm/s
推進力: 45 N

... 組み込みが容易 水平方向と垂直方向のアプリケーションに対応 このコンパクトで堅牢な直線軸は、統合が容易で、最適な価格性能比と正確な動作パラメータを特徴としています。このため、この直線軸は大型および小型のシリーズに好んで使用されます。 - センサーや光学部品の高精度な焦点合わせに最適です。 - 最大±0.6 µmの完璧な平面度 - 最大45Nの負荷容量 - オプションのバリエーションDCモーターまたはステッピングモーター、リニアスケール - 真空仕様、クリーンルーム仕様も可能 適用分野 センサーや光学系の集束、スキャンアプリケーションのセットアップ、ラボ用顕微鏡、ハンドリングシステム、印刷、多軸システム、3D印刷、研究開発 ...

ストローク: 1,000 mm - 5,800 mm
速度: 0 m/s - 5 m/s
推進力: 1,015 N - 13,725 N

... リニアユニット ベルトドライブ式リニアユニット アプリケーションの特性に合わせて 使用されているベルトは、スチール製のストランドを持つポリウレタン製で、歯にはコーティングが施されており、高速回転時のノイズを低減しています。 ベルトはプロファイルに作られたガイドスロット内をスライドし、内部機構を埃や加工残渣から保護します。 また、トロリー内部にスチールシートを入れることで、ユニットの保護を強化しています。(高保護バージョン). ベルトのメンテナンス作業が容易に行えます。 ベルトの交換や張力調整は、ユニットをアプリケーションから取り外すことなく行うことができます。 モーター軸をシュリンクディスクや円錐形のブッシュで固定したり、突出した軸とカップリングジョイントで固定することで、動きを直接伝えることができます。 高効率・高精度の遊星ギアボックスを用意しており、移動する負荷に応じてモーターの性能を最適化することができます。 豊富なアクセサリーにより、単軸または多軸のソリューションを構築することができます。 高性能ギアボックス、サーボステッピングモーター、ブラシレスモーター、各種リターンシャフト、適切なインターフェースプレートなど、幅広い選択肢をご用意しています。 さらに、定期的な潤滑のためのアクセス性も良好です。 リターンヘッドにはテンショニングシステムを搭載。 トロリーから荷物を取り外すことなく調整が可能です。 直交型の構成 ドライブヘッドには、シュリンクディスクや円錐形のブシュを入れる穴のあるゼロプレイプーリーが装備されています。 ...
