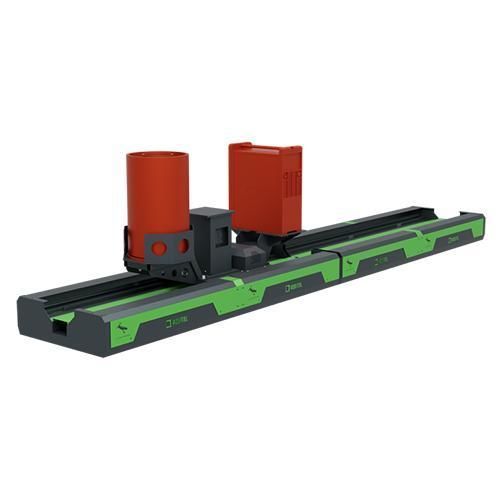

サーボ モーターリニア軸 HLMS

高性能精密高速

製品概要
HLMS Seriesの高精度同期式ロボットスライダは、産業用ロボットの第7軸として機能するよう設計されています。ロボットのアクセス性と到達範囲を拡張しつつ、高い精度、速度、繰り返し精度を維持します。Small、Medium、Large、Xlargeの複数サイズを用意し、異なるペイロードや用途要件に対応します。

主な特性

• 高精度の機械設計
• 高速動作性能
• 安定した繰り返し精度と制御された動作

主な機能
高精度の同期式ロボットスライダはロボットに第7軸を追加するために使用され、アクセス性を向上させ、安定した繰り返し精度と制御された動作で複雑な溶接やハンドリング作業を可能にします。

互換性とカスタマイズ

• 主要な産業用ロボットブランドおよびコントローラと互換性があります。
• カスタマイズ可能：モジュール長、カラ―オプション、ブランディング、アクセサリ統合により特定の自動化要件に対応します。

推奨サーボモーター

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

技術仕様

• Small — 能力: 500 kg; モジュール長さ: 3000 mm; 最大速度: 0.9 m/s; 繰り返し精度: ±0.005 mm; Tech Pack長さ: 600 mm; トルク: 250 Nm
• Medium — 能力: 1000 kg; モジュール長さ: 3000 mm; 最大速度: 0.6 m/s; 繰り返し精度: ±0.005 mm; Tech Pack長さ: 850 mm; トルク: 500 Nm
• Large — 能力: 3000 kg; モジュール長さ: 3000 mm; 最大速度: 0.6 m/s; 繰り返し精度: ±0.005 mm; Tech Pack長さ: 1100 mm; トルク: 1500 Nm
• Xlarge — 能力: 7000 kg; モジュール長さ: 3000 mm; 最大速度: 0.3 m/s; 繰り返し精度: ±0.005 mm; Tech Pack長さ: 1500 mm; トルク: 3000 Nm
• 溶接機オプション: WM
• 溶接ワイヤードラムオプション: WWD
• 駆動グループコード: OPTIONS（複数の駆動構成が利用可能）
• 直線軸ストローク: D-(Tech Pack Length)（ストロークは供給されるTech Pack長さに依存します）

追加情報
利用可能なオプションとアクセサリには、各種駆動・溶接機統合および溶接ワイヤードラム構成が含まれます。製品はモジュール長さとTech Packオプションで提供され、用途のストローク要件に合わせて選択できます。

特長 / 技術仕様

• シリーズ: HLMS series
• 利用可能なサイズ: Small, Medium, Large, Xlarge
• 推奨サーボモーターブランド: ABB, COMAU, FANUC, HYUNDAI, KAWASAKI, KUKA, METALG, NACHI, OTC, PANASONIC, STAUBLI, YASKAWA
