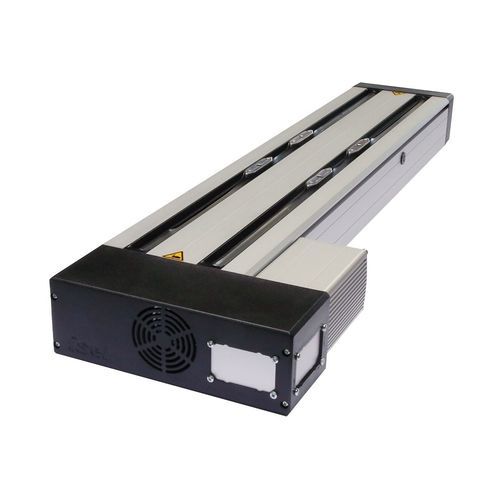

プロファイルリニア ユニット LES 6

サーボ モーターリニアモータ駆動精密

4本の精密スチールシャフトØ 12 h6、材質Cf53、硬度60 ± 2 HRC アルミニウム製シャフトスロットWS 5/70、2 x WS 5/70（長さ70 mm）、遊びなし調整可能、中央潤滑システム 2.5/4/5/10および20mmピッチの循環式ボールトランスミッション 標準長さ＋最大長さおよびピッチは、製品概要をご参照ください。 ご要望に応じて特別長さも承ります！ 2トラック、幅150 mm、モーターは横向きに取り付け可能 特徴 アルミシャフトハウジングプロファイル W150 × H75 mm、自然アルマイト処理 クランプエリアとプロファイル下面は平らにフライス加工 4本の精密スチールシャフト Ø 12 h6、材質 Cf53、硬度 60 ± 2 HRC アルミニウム製シャフトスロットWS 5/70、2 x WS 5/70（長さ70 mm）、遊びのないように調整可能、中央潤滑システム 2.5/4/5/10および20mmピッチの循環ボールトランスミッション 耐摩擦性リップシールによるプロファイルシール アルミ鋳造エンドプレート リミットスイッチまたはリファレンススイッチ2個付き、繰り返し精度±0.02 mm 駆動部にシール付きアンギュラコンタクトベアリング - スチールフランジ プロセストラベル 1 × WS 5 / 70 = プロファイル長さ (L1) - 150 mm 2 × WS 5 / 70 = プロファイル長さ (L1) - 280 mm プロファイル長 (L1) 290 mm ～ 3490 mm 100 mmラスターのプロファイル長も可能！ ご要望により最大3490 mmまで。 オプション 黒アルマイト仕上げ 電磁ブレーキ スチール製スライド LS2 (部品番号 223007) リミットスイッチアタッチメントキット（アクセサリーを参照） お問い合わせください 測長システム ベローズゲーターカバー モータモジュールの左側
