手動式クランプ工具

油圧式空気圧式機械式

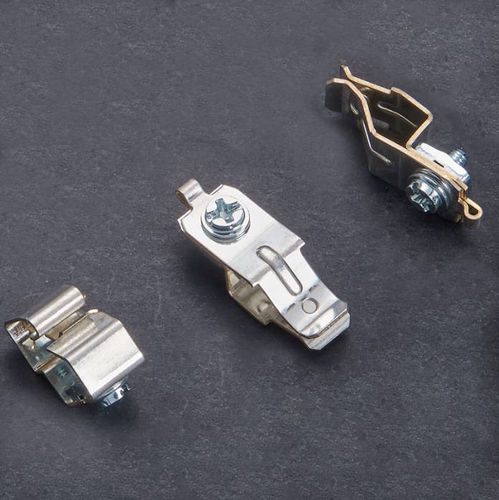

これは、3つの異なる製品部品と、それらに関連する加工、試験、および組立要件を含む、部品の組立に関する説明である。各パーツとその要件について説明します： M3ネジ：この部品の材質は1008スチールであり、表面に亜鉛メッキが施されている。ねじは36時間の塩水噴霧試験を受け、等級4.8の強度要件を満たす必要があります。 角ワッシャ：この部品の材質はDC04鋼で、表面に亜鉛メッキが施されています。製造工程では、ワッシャーは必要な形状を得るために金型プレス加工を受ける必要があります。この部品はまた、過酷な環境での耐食性性能を確保するために、36時間の塩水噴霧試験を受ける必要があります。組み立ての際には、このワッシャーはM3ネジと一緒に使用し、1.2Nmのトルクテストとゲージチェックを受ける必要があります。 スタンプクリップ：原材料はH62黄銅で、下層はニッケル、上層は錫でメッキされています。この部品は、その品質が要件を満たしていることを確認するために完全な検査を受ける必要があります。組み立ての際、このクリップは角ワッシャとM3ネジと一緒に使用する必要があり、その平行度が0.1に達する必要があり、ネジのロック力が0.2-0.5Nmになる必要があることに注意することが重要です。 最後に、HLCで製造された3つの部品が組み立てられた後、QCはすべての組み立て部品の品質と機能が要件を満たしていることを確認するためのテストを実施する必要があります。
