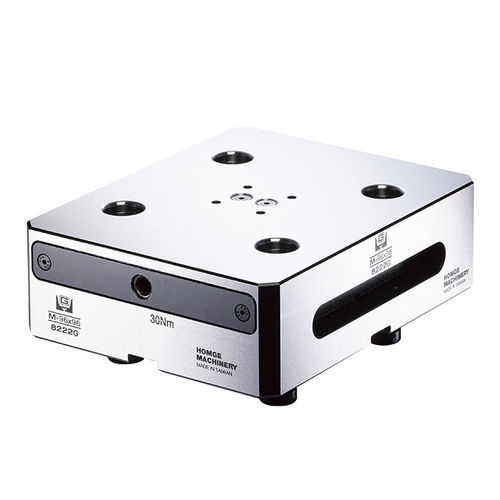

一体型ゼロ点クランプシステム M-52X52(3131G)

コンパクトクイック正方形

概要
機床主面と工具の間にクリアランスを作り、マルチ軸加工や一体成形加工における工具の取り回しを最適化します。

用途

• マルチ軸加工および単品加工に適しています。
• 複雑なワーク形状の加工可達性を向上させ、干渉を低減します。

機種 / 寸法

• M-52x52(3131G) — 150×116×60 mm
• M-96x96(8222G) — 192×156×60 mm
• M-52x52(3133G) — 150×116×100 mm
• M-96x96(8226G) — 192×156×100 mm

仕様 (H=60)
単位: mm
型式 | L×W×H | Pull Studs | 重量 (kg)
M-52x52(3131G) | 150x116x60 | M-52x52PS / M-96x96PS | 7.9
M-96x96(8222G) | 192x156x60 | M-96x96PS | 13.5

仕様 (H=100)
単位: mm
型式 | L×W×H | Pull Studs | 重量 (kg)
M-52x52(3133G) | 150x116x100 | M-52x52PS / M-96x96PS | 12.9
M-96x96(8226G) | 192x156x100 | M-96x96PS | 22.5

技術仕様

• シリーズ名：RECTANGULAR RISER -G
• 製造元 / ブランド：HOMGE
• 選択可能型式：M-52x52(3131G)、M-96x96(8222G)、M-52x52(3133G)、M-96x96(8226G)
• 高さオプション：H = 60 mm、H = 100 mm
• 代表寸法：150×116×60 mm、192×156×60 mm、150×116×100 mm、192×156×100 mm
• 対応プルスタッド：M-52x52PS、M-96x96PS
• 型式別重量：7.9 kg、13.5 kg、12.9 kg、22.5 kg
• 寸法単位：mm
• 主な用途：ワークを持ち上げて工具クリアランスを確保し干渉を低減；ゼロポイント締付システムとの組み合わせに対応
• 製品ページに製品画像および技術図面を掲載
