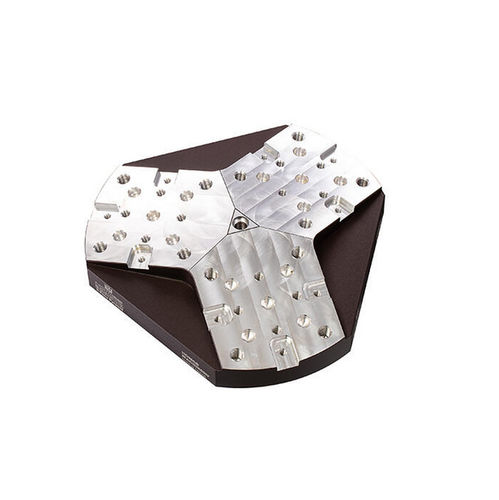

機械式締め付けシステム M-52x52(9314)-10D

スピンドル機械加工用複数

3面ピラミッドは、5軸加工センターの効率を向上させるために設計されています。その3面のベベルデザインは、複数のワークピースを同時にクランプし、工具への最適なアクセスを提供します。これは特に5面加工に適しています。このデザインは、段取り替え時間を大幅に短縮するだけでなく、スピンドルの稼働時間を延ばし、全体的な生産効率を向上させます。 利点: - マルチワークホールディング: 3面デザインにより、1回のセットアップで複数のワークピースをクランプでき、段取り替えの回数を減らします。 - 高速段取り替え: 統合されたゼロポイントポジショニングシステムにより、治具やワークピースの交換が迅速になり、非生産時間が短縮されます。 - 高い再現性: ゼロポイントシステムは±0.005mmまでの再現性を提供し、加工の一貫性を確保します。 - モジュラーデザイン: センターバイス、ダブテール治具など、さまざまな治具と組み合わせて、異なる加工ニーズに対応できます。 選び方: 適切なゼロポイントポジショニングピラミッドを選ぶ際には、以下の要素を考慮することをお勧めします: - 機械の互換性: 選択したピラミッドのサイズとインターフェースが5軸加工センターに適合していることを確認してください。 - 治具の互換性: ピラミッドが通常使用する治具のタイプ（自己中心バイスやダブテールクランプなど）をサポートしているか確認してください。 - 自動化のニーズ: 生産ラインにロボットや自動パレット交換システムが含まれている場合、これらの機能をサポートするピラミッドを選ぶのが適切です。 仕様: - モデル: M-52x52(9314)-10D - LxWxH: 290x265x55 - プルスタッド: M-52x52PS/ M-96x96PS - 対応: グリッドプレート M-52x52(8011) x 3 pcs または グリッドプレート M-52x52(8011G) x 3 pcs または ASC-Mシリーズバイス直接 - 重量: 6 kg
