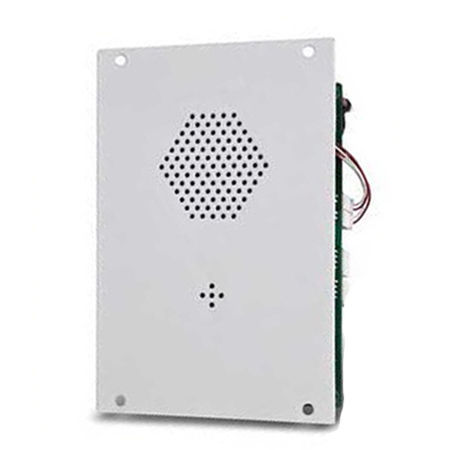

オーディオインターフォン KNSD-101

救急用昇降機用防水・防塵性能

製品名
エレベーター非常用電話機 KNSD-101

基本情報
型番：KNSD-101
寸法：210 x 150 x 60 mm
材質：SUS304 ステンレス鋼
保護等級：IP55（製品）、IP66（認証）
バージョン：VoIP（SIP）、アナログ、ワイヤレス

PDFダウンロード
KNSD-101 VOIP
KNSD-101 Analog

概要
KNSD-101は、エレベーター客室に設置する非常用通話装置で、監視室や当直室への信頼性の高いハンズフリー音声通話を提供します。複数の信号方式に対応し、建物のインターホンやエレベーター監視システムへの統合が可能です。公共・商業施設向けの認証および環境要件に適合しています。

主な製品特徴

• SUS304全ステンレス製筐体により高い防水・防塵性能を実現。製品でIP55、認証でIP66。
• 高い耐久性（耐油・耐酸・耐アルカリ）を有し、GJB-773およびUL1332規格に準拠。
• ハンドセット不要のハンズフリー通話（内蔵スピーカー）を採用。
• 産業用マイクロコントローラ（ATMEL）を用いた高集積メインボード。
• 筐体にアーシング機構と電磁遮蔽を備え、EMC性能を向上。
• クリアな音声通話、フィードバック抑制、通話時間制限の設定が可能。
• 交換機のホットライン対応、外線自動上げ、DTMFダイヤルに対応。
• 標準およびSMARTアナログ、VoIP-SIP構成を用意。多くのPABX/PBX/PAXと互換。
• 通話距離：約80～100cm。

メインPCB

• 適切に処理された堅牢なPCBを採用し、製造時にコネクタへグリース処理。
• 呼び出し、回線入力、フック切替の堅牢なネジ端子。
• 放置時に回線を解放する7分のタイムアウトを選択可能。

VoIP over IP-SIP（バージョン）— キーポイント

• 接続：筐体内部にシールされたRJ45ソケット。
• 電源：外部5V DC。
• 通話設定プロトコル：SIP（Session Initiation Protocol）。
• IP設定：DHCPまたはSTATIC IPによるプロビジョニング。

認証
EMC：EN50121（鉄道用途） / EN55022（放射） / EN55024（イミュニティ）；防護：GB4208-93 IP66；FCC；ITU-T K21 推奨事項。

梱包仕様
ユニットサイズ：250 x 150 x 50 mm、重量（正味）：1.2 kg
内箱：1個、325 x 235 x 75 mm、重量（正味）：1.4 kg
外箱：10個、566 x 445 x 420 mm、重量（正味）：15.3 kg

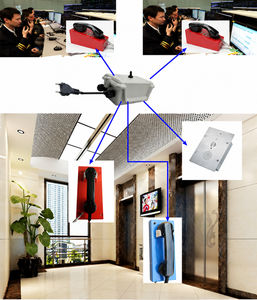

システム
インターホンや非常通報システムと統合し、エレベーターからの通話を監視室/当直室へルーティングします。キャビン内からのハンズフリー非常通話を提供し、システムレベルでの監視・通話処理をサポートします。

用途
信頼性の高い非常用通話が求められるエレベーター客室への設置を想定。商業・住宅ビル、鉄道/地下鉄駅、その他認証済みのエレベーター非常電話を必要とする公共・民間施設に適しています。

詳細画像
複数視点：メインビュー、設計詳細、インターホンシステム統合、典型的な設置場所の画像。

技術仕様

• 型番：KNSD-101
• 材質：SUS304 ステンレス鋼
• 寸法：210 x 150 x 60 mm
• 保護等級：IP55（製品）、IP66（認証）
• メインボード：ATMEL 産業用マイクロコントローラ
• ハンズフリースピーカー出力：内蔵 0.5W
• VoIP接続：シールされたRJ45ソケット
• VoIP電源：外部5V DC
• 通話プロトコル：SIP
• IPプロビジョニング：DHCPまたはSTATIC IP
• DTMFサポート：標準周波数
• 動作温度：-30°C ～ 60°C
• 相対湿度：10%–95%
• 大気圧：86–106 kPa
• 環境騒音：≤80 dB
• 選択可能な7分タイムアウト
• 互換性：ほとんどのPABX/PBX/PAXシステム
• 上記に記載の梱包寸法および正味重量
