オーディオインターフォン システム

救急用昇降機用鉄道用

導入

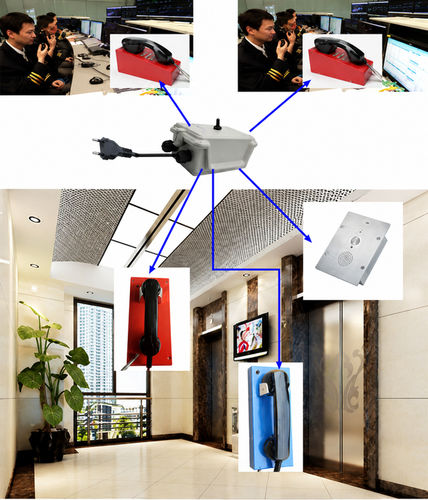

このエレベーター用インターホンシステムは、エレベーターおよびシャフト内での緊急通報および保守用に設計されています。発送センター、バスターミナル、駐車場、トンネル工事などの産業／インフラ環境にも適しています。電源：集中給電 DC 12V または AC 110-220V。

用途

• エレベーターの緊急通報・保守用通信
• 発送センター、バスターミナル、交通ハブ
• 駐車場施設
• トンネル工事や狭所・騒音現場

操作手順

• マスターステーションからエレベーターフォンへの発信：マスターの受話器を取って、エレベーターフォンの番号をダイヤルして話します。* を押すと全てのエレベーターフォンに放送できます。マスターが受話器を置くと通話は自動的に終了します。
• エレベーターフォンからマスターへの発信：呼び出しボタンを押すか受話器を上げると、エレベーターフォンが自動的にマスターに発信します。両方のマスターが着信します。マスターが受話器を置くと通話は終了します。
• Master1 から Master2 への通話：Master1 の受話器を取り、他方のマスターステーションの番号をダイヤルします。Master2 が鳴動し、通話が可能になります。

技術仕様

• Model name: Five way intercom with Master
• 動作電圧：DC 12V
• 動作電流：約 300 mA
• 最大消費電力：2 W
• ノイズ電圧：約 10 mV
• 通信距離：約 2000 m
• 着信音レベル：約 70 dB

動作環境

• 周囲温度：-40 ～ 60°C
• 相対湿度：30% ～ 95%
• 周囲騒音：最大 60 dB
• 回線種別：二芯線（double core）
• 配線要件：単線の抵抗は 50 Ohm を超えてはならない

配線要件
すべての機器は同一の回線種別で接続してください。一般的な工事では多心並列線が使用可能です。強電線の近接や干渉が強い環境ではシールド処理を行い、信号ケーブルと電源ケーブルの間に 30 cm 以上の間隔を確保してください。

認証

• EMC：EN50121（鉄道用途）
• EN55022：エミッション
• EN55024：イミュニティ
• 防護等級：GB4208-93 IP66
• FCC
• ITU-T 推奨 K21

梱包詳細

• 内箱：1 台入り — サイズ：43.3 x 27.6 x 19.1 cm、総重量：4 kg
• 外箱：4 台入り — サイズ：56.6 x 44.5 x 42 cm、総重量：20.25 kg
• コンテナ搭載数：20GP：3000 台、40GP：6000 台、40HQ：7000 台
