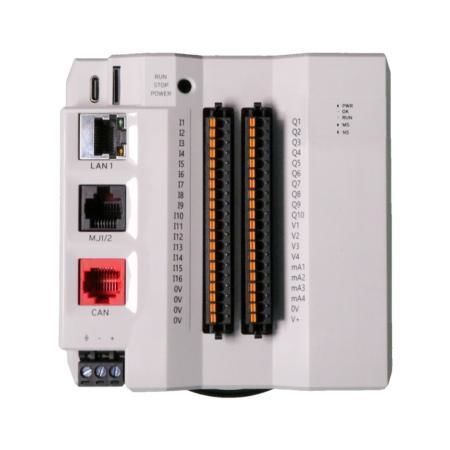

モジュール式制御ユニット CPU250

TCP/IPDINレール

DINレールマウントのモジュラーコントローラは、34点のI/Oを内蔵し、オペレータインターフェイスはありません。モジュラーコントローラはDINレールに取付けられ、側面にスナップ留めされたI/O、内蔵されたI/O、またはその両方をサポートします。つまり、I/O配線のすべてをパネル内に埋め込むことができ、多くのお客様にとって好ましいアプローチです。I/Oのニーズが分散している場合は、それぞれ最大7つのOCS I/Oモジュールをリモートで配置することができます。接続性は、Ethernet/IP（サーバーUDP）、Modbus TCP/IP（クライアント/サーバー）、Modbus RTU（マスター/スレーブ）、CsCAN、FTP、およびオプションの追加プロトコルを含む産業用プロトコルをサポートするすべてのモデルで、広範囲です：WebMI、CANopen（マスター/スレーブ）、BACnet（サーバー - IP/MSTP）、J1939.すべてのモデルは、プログラミング用にUSB-Cをサポートしています。ロジック言語には、従来のラダーとIEC 6-1131がサポートされています。すべてのモデルは、将来のアップデートでホーナーのOCS360クラウドサービスをサポートする予定です。リモート接続、プッシュデータ、長期データ保存、ダッシュボード、アラーム通知などが可能です。CPU250（34の内蔵I/O）は、優れた価値を持つマイクロクラスの製品で、物理的なHMIが不要なアプリケーション向けに設計されています。HMIコネクトのサポートについては、モデルCPU260およびCPU300を参照してください。CONTROLLERロジックメモリ（ラダー/IEC）2MBロジックスキャンレート0.4mS/kB変数(ワード型/ビット型)50,000/32,768(16,384ret)浮動小数点サポートあり(64ビット)オートチューンPIDループ(8ループ)I/O内蔵I/Oポイント34内蔵高速I/O4イン(500kHz)&2アウト内蔵アナログI/O最大8イン&8アウト内蔵アナログタイプ(イン/アウト)0-10V、4-20mA、0-20mATトータルI/Oメモリ（DI/DO/AI/AO）2048/2048/512/512ローカル低コストのリレーI/O拡張8-32リレーローカルOCS-I/O拡張7モジュールネットワークOCS-I/O拡張（最大）7モジュールETHERNET＆INTERNET産業用イーサネットプロトコルイーサネット/IP（サーバーUDP）、Modbus TCP（クライアント/サーバー）その他のイーサネットプロトコルBACnet（サーバー - IP/MSTP）opt、FTP（サーバー）、SMTP（クライアント）リモートアクセスOCS360クラウドサービス、HTML5経由のWebMI、EnvisionRVUSBおよびシリアルポートUSBプログラミングポートUSB CRS-232ポートおよびRS-485ポート共有RJ45RTU/Modbus（マスタ/スレーブ）およびASCII各1個CANネットワーク標準プロトコルCCANI/O拡張、ピアツーピアメッセージング有オプションプロトコルCANopen、SAEJ1939（オプション）物理的仕様標準的な取り付け場所DINレール高さ（インチ/mm）4.917"/ 124.9mm幅（インチ／mm）4.504インチ／114.4mm奥行き（インチ／mm）1.969インチ／50mm動作仕様および規格電源V（W）、入力V10～30VDC（15W）、12／24VDC動作温度-40°～60°相対湿度（結露なきこと）5～95%環境定格IP20型番：HE959CPU250構成：DC入力×8、DC出力×10、フレキシブル（デジタルまたはアナログmA/V）入力×8、アナログ出力×8（mA×4、V×4）。主な特長/技術仕様：DINレール取付けモジュラー・コントローラ34点の内蔵I/Oオペレータ・インターフェースなし（HMIなし）OCS-I/Oを使用したローカルI/O拡張（最大7モジュール）ロジック・メモリ：2MBロジック・スキャン・レート： 0.4mS/kB50,000ワード型/32,768ビット型変数（16,384保持）64ビット浮動小数点サポート8自動調整PIDループ4高速入力（500kHz）、2高速出力最大8アナログ入力および8アナログ出力（0-10V、4-20mA、0-20mA）Ethernet/IP、Modbus TCP、BACnet（オプション）、FTP、SMTPUSB-CプログラミングポートRS-232およびRS-485（各1、共有RJ45）CsCAN、CANopen、SAEJ1939（オプション）DINレール取り付け、IP20定格動作温度： -40°～60°CDimensions： 124.9 x 114.4 x 50 mm
