DINレールPLC CPU300

伸長可能入出カード付イーサーネット経由CANopen

概要

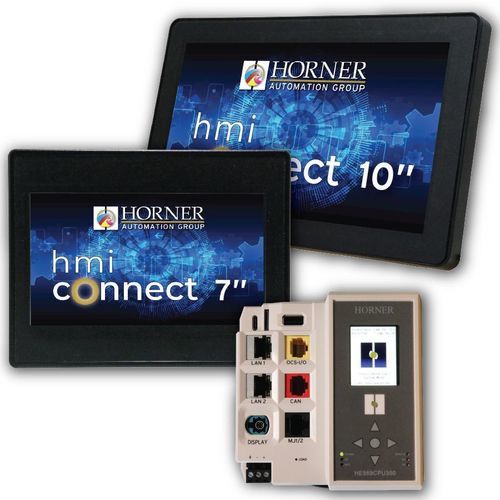

HE959CPU300 は、分離型 HMI を必要とする用途向けに設計された Canvas クラスのモジュール型コントローラです。本体に内蔵 I/O はなく、ソケット式の OCS‑I/O モジュールでセンサ／アクチュエータを接続し、配線の煩雑さを低減します。HMI Connect タッチスクリーン（リモート設置）は高度なグラフィックを提供し、基本的な動作には追加設定を必要としません。

主な機能

• DIN レール取付のモジュール型コントローラ、内蔵 I/O なし、ローカル設定用 2.2" 表示（IP アドレス、RUN/STOP 等）。
• Canvas クラス相当の性能を持つマルチコア System on Module (SOM)。
• 接続性：USB Type‑C、統合スイッチを備えたデュアル 10/100 Mbps イーサネット。
• OCS‑I/O によるローカル拡張対応；HMI Connect タッチスクリーンに対応（アクセサリ使用で同一画面を最大 3 台まで接続可）。

仕様 - CPU300

• コントローラクラス（プロセッサ）：Canvas（デュアルコア）
• ロジックメモリ＆スキャンレート：2 MB @ 0.02 ms/K
• 内蔵 I/O：なし；ローカル I/O 拡張：最大 8 モジュール；ネットワーク OCS‑I/O 拡張：最大 16 ベース × 8 モジュール
• イーサネット：2 × 10/100 Mbps（内蔵スイッチ）；USB Type‑C；RS‑232/RS‑485（共有 RJ45）；CAN：CsCAN、CANopen、SAE J1939
• ローカル表示：設定用 2.2"；リモート HMI Connect タッチスクリーン対応（アクセサリで最大 3 台）
• 外形：114.8 mm H × 74.3 mm W × 117.5 mm D；DIN レール取付
• 電源：10–30 VDC（1 A @ 24 V）；入力：12/24 VDC
• 動作環境：-10 ℃〜60 ℃；湿度 5–95％（結露なきこと）；環境保護等級：IP20（コントローラ）

仕様 - HMI Connect

• 表示サイズ＆解像度：4" 480×272；7" 800×480；10" 1024×600；15" 1024×768；High‑Bright 7" 800×480；High‑Bright 10" 1280×800
• 表示技術：4/7/10/15" TFT 抵抗式；High‑Bright 7"/10" IPS PCAP
• 輝度：標準 300–500 cd/m²（サイズにより異なる）；High‑Bright は最大 1000 nits
• 取り付けおよび重量：モデルによりパネルまたは VESA マウント対応；寸法と重量は機種により異なる
• 動作：標準 -10 ℃〜60 ℃；High‑Bright は -40 ℃〜80 ℃ または -30 ℃〜70 ℃（機種により異なる）；保護等級：IP65（標準）／IP67（High‑Bright）

モデル構成

• HE959CPU300：内蔵 I/O のない OCS‑I/O プレミアム CPU；ローカル 2.2" 表示およびリモート HMI Connect 表示対応
• HMI Connect 表示（例）：HE959HMI-04（4"）、HE959HMI-07（7"）、HE959HMI-10（10"）、HE959HMI-15（15"）、HE959AP-07 / HE959AP-10（High‑Bright）

HMI Connect アクセサリ

• HE-HMICBL-1M：HMI Connect および High‑Bright IP67 表示用 1 m ケーブル
• HE-HMICBL-3M：HMI Connect および High‑Bright IP67 表示用 3 m ケーブル
• HE-HMICBL-8M：HMI Connect および High‑Bright IP67 表示用 8 m ケーブル

技術仕様

• コントローラクラス：Canvas（デュアルコア）
• ロジックメモリ＆スキャン：2 MB、0.02 ms/K
• 内蔵 I/O なし；ローカル拡張最大 8 モジュール；ネットワーク拡張最大 16 ベース × 8 モジュール
• イーサネット：2 × 10/100 Mbps（内蔵スイッチ）；USB Type‑C；RS‑232/RS‑485；CAN（CsCAN、CANopen、SAE J1939）
• ローカル 2.2" 設定表示；アクセサリ使用で最大 3 台のリモート HMI Connect タッチスクリーン対応
• 寸法：114.8 × 74.3 × 117.5 mm；電源：10–30 VDC（1 A @ 24 V）
• 動作範囲：-10 ℃〜60 ℃；湿度 5–95％ 非結露；コントローラ IP20、表示は IP65/IP67（機種により異なる）
