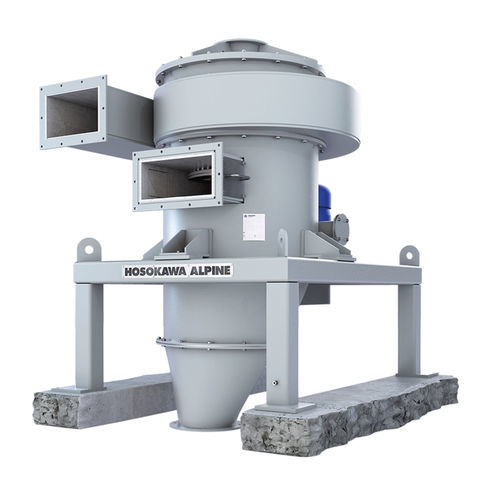

空気式分離器 STRATOPLEX ASP II

粒子サイクロンスパイラル

Stratoplex ASP エアークラシファイアは、微細から中微細の分離範囲において、長年にわたり高い性能を保証してきました。お客様との緊密な協力のもと、この定番製品をさらに改良しました。その結果、摩耗の低減とエネルギー消費量の削減を実現した、最適化された機械コンセプトが誕生しました。 • d97 = 10～150 µmの微細～中微細分離範囲において、高処理能力を実現するエアクラスファイア • 高いカット精度と高負荷条件下でも高い微粉収率を実現 • 両面のセラミックコーティングによる摩耗防止 • 低エネルギー消費 動作原理 Stratoplex エア分級機の駆動部は分級ゾーンの下部に設置されており、供給物は上部から中央に供給されるため、製品の最適な分布と分散が実現されます。 供給物は、供給ユニットを介して製品投入口から分級ホイールの遠心プレートに送り込まれ、そこで均一に分散された後、バフリングに向かって半径方向に放出されます。供給物はバフリングによって方向を変えられ、下方へ分級ゾーンへと導かれます。 分級用空気はスパイラルハウジングに入り、ベーンリングのらせん状ベーンおよび分級ホイール内を求心方向へ流れます。これにより、分級ゾーン（すなわち、ベーンリングと分級ホイールの間の領域）内で重力によって下方へ落下する供給原料から、微粉分が除去されます。 分級機に設定されたカットポイントに応じて抽出された微粉は、分級空気中に巻き込まれ、微粉排出口に向かって流れます。微粉は、下流側の回収装置（サイクロン、フィルター）において、分級空気から分離される必要があります。
