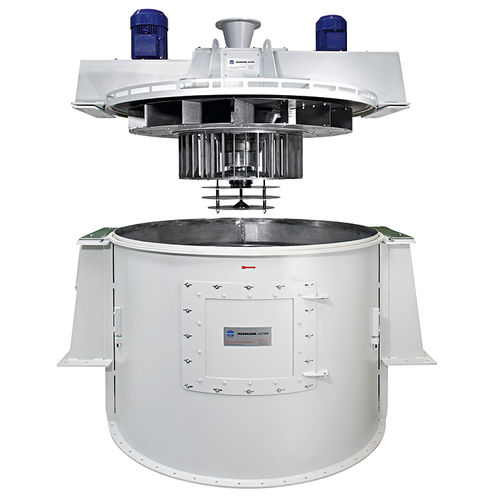

粒子分離器 Ventoplex C

空気式コーンセレクター

高い微粉収率を実現するサーキットエア式分級機 粒度範囲：d97 約 24 µm ～ 200 µm 低い比エネルギー消費量 摩耗の少ない設計 運転中の無段階な粒度調整 点検・保守のための最適なアクセス性 動作原理 Ventoplex Cは、循環式空気分級機です。中央駆動方式を採用していた従来のVentoplex Bとは対照的に、新型のCモデルでは分級ホイールが個別に駆動されます。 新型機では、ファンと分級ホイールが同軸上に配置され、2本の中空シャフトによって個別に駆動されます。これにより、ユーザーは異なる回転数を設定することが可能となり、粒度範囲を従来の24 µmから200 µmへと大幅に拡大することが可能になりました。 原料は中空シャフトを介して分級ヘッドの中心部に供給され、そこから分級ホイールの下にある遠心プレート上に落下します。遠心プレートは、供給原料を分級室内に均一に分散させます。 粗粒子は、上向きの分級空気流に逆らって底部に落下し、粗粒子コーンに集められ、重力シュートを介して装置の側面から排出されます。供給物中の微粒子は、上向きの分級空気流に巻き込まれ、分級空気とともに分級ホイール内に入ります。 選別ホイール内の粒子は、遠心力と流体力という2つの相反する力によって選別される。粗粒子は遠心力によって排除される一方、微粒子については気流の抗力が優勢となり、粒子は選別ホイールを通過する。
