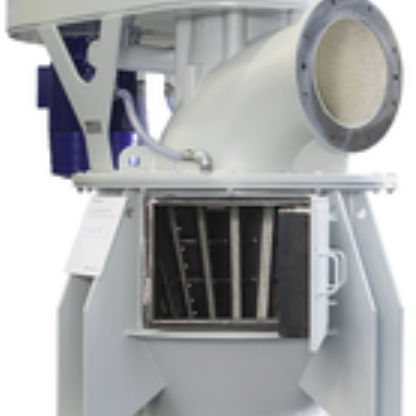

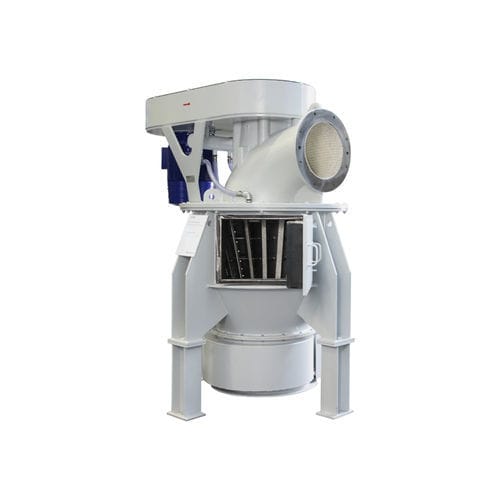

空気式分離器 MS

粒子スパイラルベルト

エアフロー式分級機（空気輸送方式）として設計された超微細分級機 処理範囲：d97 約 15 ～ 150 µm 高い処理能力 他の分級機と比較して、同等の細度において分級機の回転数が低いため、省エネを実現します。これにより、摩耗も抑えられます。 動作原理 供給原料は主気流とともに分級機へ流入します。これは、直接空送供給方式のシステムに組み込むことで、非常にコスト効率の高いプロセスオプションとなります。分級ホイールはベルト駆動と三相非同期モーターによって駆動されます。分級ホイールの回転速度は、周波数変換器を用いて無段階に調整可能です。 分級輪の回転速度を変更することで、運転中でも粒子径を容易に調整できます。設定されたカットポイント以下の微粒子は、分級空気とともにローターブレードを通過し、主気流に乗って微粉排出口から排出され、最終的に適切なフィルターに集められます。 粗粒子は選別ホイールによって排除され、粗粒排出部から排出されます。排出される前に、粗粒は二次空気流から取り込まれた螺旋状の気流の中で徹底的に洗浄され、残留する微粒子が除去されます。すなわち、この最終選別ステップにより、カット精度が向上し、微粒子の回収率が向上します。 特徴 供給物は主分級空気中に分散される（インラインモード） 傾斜ベーンを備えた円錐形分級ホイール 低圧力損失 標準設計では洗浄用空気が不要 耐摩耗性 低購入コストおよび低運用コスト 用途 タルク 炭酸カルシウム ベントナイト カオリン ローム ドロマイト 石英 珪藻土 顔料 高純度化学品
