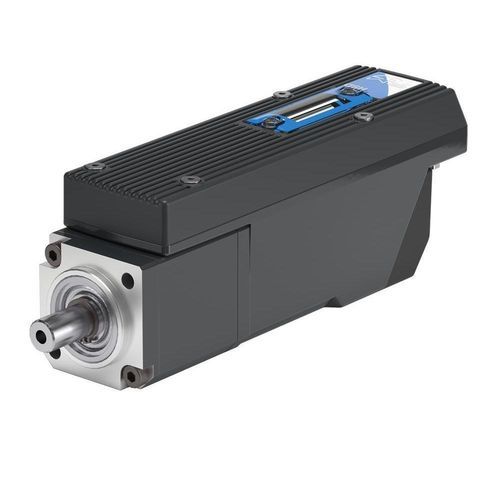

24Vサーボモーター SM137コンパクト産業用CANopen
お気に入りに追加する
商品比較に追加する
特徴
- 電圧
- 24V
- 構造
- コンパクト
- 応用
- 産業用
- その他の特徴
- CANopen, EtherCAT
- 出力
100 W
(0.14 hp)- トルク
1.5 Nm, 2 Nm, 6.2 Nm
(1.106343 ft.lb, 1.475124 ft.lb, 4.572885 ft.lb)- 回転速度
200 rpm, 625 rpm, 800 rpm
(1,256.6371 rad.min-1, 3,926.9908 rad.min-1, 5,026.5482 rad.min-1)
詳細
概要
SM137 は HSD が設計・製造するコンパクトなスマートモーターで、産業用の加工および駆動統合用途向けに開発されています。機械的外形は 40 x 60 mm に統一され、複数の回転数／トルクバリエーションとフィールドバスインターフェースを備えています。
適用材料
技術仕様（バリエーション）
型式 | SM137 - 100W | SM137 - 100W | SM137 - 100W
本体寸法 [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
最大出力回転数 [rpm] | 800 | 625 | 200
定格出力トルク S1 [Nm] | 1.5 | 2 | 6.2
出力（S1）[W] | 100 | 100 | 100
定格電圧 [V] | 24 | 24 | 24
ロジック電圧 [V] | 24 | 24 | 24
ギア比 | 1:6.25 | 1:8 | 1:25
フィールドバス | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
ブレーキ | なし | なし | なし
重量 [kg] | 1 | 1 | 1
主な技術特徴
SM137 は HSD が設計・製造するコンパクトなスマートモーターで、産業用の加工および駆動統合用途向けに開発されています。機械的外形は 40 x 60 mm に統一され、複数の回転数／トルクバリエーションとフィールドバスインターフェースを備えています。
適用材料
- ガラス
- 木材
- 石材
- 複合材料
技術仕様（バリエーション）
型式 | SM137 - 100W | SM137 - 100W | SM137 - 100W
本体寸法 [mm] | □ 40 x 60 | □ 40 x 60 | □ 40 x 60
最大出力回転数 [rpm] | 800 | 625 | 200
定格出力トルク S1 [Nm] | 1.5 | 2 | 6.2
出力（S1）[W] | 100 | 100 | 100
定格電圧 [V] | 24 | 24 | 24
ロジック電圧 [V] | 24 | 24 | 24
ギア比 | 1:6.25 | 1:8 | 1:25
フィールドバス | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485 | EtherCAT - CANopen - RS485
ブレーキ | なし | なし | なし
重量 [kg] | 1 | 1 | 1
主な技術特徴
- 型式: SM137
- 出力 S1: 100 W
- コンパクト本体: 40 x 60 mm（正方形）
- 選択可能な回転数: 800 / 625 / 200 rpm（バリアントにより異なる）
- 定格出力トルク S1: 1.5 / 2 / 6.2 Nm（バリアントにより異なる）
- 定格・ロジック電圧: 24 V
- 利用可能なギア比: 1:6.25、1:8、1:25
- フィールドバスインターフェース: EtherCAT、CANopen、RS485（PLC・モーションコントローラとの統合対応）
- ブレーキ: 内蔵なし（外部ブレーキを指定可能）
- 質量（概算）: 1 kg
