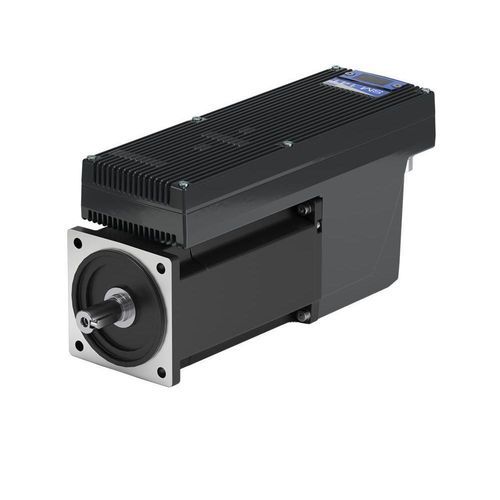

24Vサーボモーター SM141

ブレーキ付きコンパクト産業用

概要
HSDが設計した産業用スマートモーターSM141。金属や各種材料の機械加工向けに、フィールドバス統合とオプションのブレーキを備えた2つの出力バリアントを提供します。コンパクトで装置への組み込みに適しています。

対応材料

• ガラス
• 木材
• 石材
• 複合材

主な特長

• CNCおよび自動化加工向けのスマートモーター
• 出力バリアント：SM141 - 350W、SM141 - 450W
• フィールドバス対応：EtherCAT、CANopen
• オプションのブレーキ
• 組み込みやすいコンパクトな本体寸法と軽量設計
• 最大出力回転数：5000 rpm

技術仕様
Model | SM141 - 350W | SM141 - 450W
Body dimension [mm] | □ 80 x 125 | □ 80 x 125
Max Output Speed [rpm] | 5000 | 5000
Nominal Output Torque S1 [Nm] | 1.11 | 1.43
Power S1 | 350 | 450
Rated voltage [V] | 230AC | 230AC
Logic voltage [V] | 24 | 24
Gearbox RATIO | 1 | 1
Fieldbus | EtherCAT - CANopen | EtherCAT - CANopen
Brake | オプション | オプション
Weight [kg] | 4.5 | 4.5

典型的な用途

• 硬質・軟質材料の産業加工
• ガラス、木材、石材、複合材の切断・成形・仕上げ
• CNCスピンドルや自動加工ユニットへの組み込み

技術的特徴

• モデルバリエーション：SM141 - 350W、SM141 - 450W
• 本体寸法：□ 80 x 125 mm
• 最大出力回転数：5000 rpm
• 定格出力トルク S1：1.11 Nm（350W）、1.43 Nm（450W）
• Power S1 の表記：350 / 450（データシート記載の値）
• 定格電圧：230 AC、ロジック電圧：24 V
• ギア比：1、重量：4.5 kg
• フィールドバス：EtherCAT、CANopen；ブレーキはオプション
