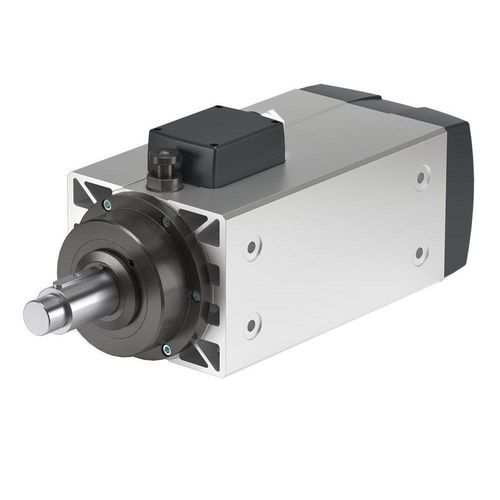

切断電動スピンドル AT 1120-170

機械加工製粉セットアップ

製品概要
HSD Mechatronics の AT 1120-170 電動スピンドルは、木材および複合材料の工業加工向けに設計されています。5.8 kW と 8.1 kW の2つの出力バリエーションで提供され、最大6000 rpm、キー付き（Linguetta）の工具取付け、軸駆動ファン冷却に対応しています。CNCルーターやフライス加工向けの用途に適しています。

材料 / 用途

• 木材
• 複合材料

技術仕様（データ）
バリエーション: AT 1120 - 5.8 kW | AT 1120 - 8.1 kW
本体寸法 [mm] — □ 177×145 | □ 177×145
最大回転数 [rpm] — 6000 | 6000
トルク S1/S6 (40%) [Nm] — 9.2 / 11.9 | 12.9 / 15.1
出力 S1/S6 (40%) [kW] — 5.8 / 7.5 | 8.1 / 9.5
定格電圧 [V] — 380 | 380
工具取付け — キー付き（Linguetta） | キー付き（Linguetta）
冷却方式 — 軸駆動ファン（Ventola calettata su albero） | 軸駆動ファン（Ventola calettata su albero）
冷却ハウジング — 35 | 35

主な特長

• 出力バリエーション：5.8 kW と 8.1 kW、対応する S1/S6 トルク。
• 最大回転数 6000 rpm に対応。
• 標準のキー付き工具取付け（Linguetta）。
• 軸駆動ファン冷却、冷却ハウジングサイズ：35。
• 380 V 動作に対応。

仕様・技術データ

• モデル: AT 1120-170
• バリエーション: AT 1120 - 5.8 kW; AT 1120 - 8.1 kW
• 本体寸法: □ 177×145 mm
• 最大回転数: 6000 rpm
• トルク S1/S6 (40%): 9.2 / 11.9 Nm (5.8 kW) — 12.9 / 15.1 Nm (8.1 kW)
• 出力 S1/S6 (40%): 5.8 / 7.5 kW — 8.1 / 9.5 kW
• 定格電圧: 380 V
• 工具取付け: キー付き（Linguetta）
• 冷却: 軸駆動ファン（Ventola calettata su albero）
• 冷却ハウジング寸法: 35
• 主な用途: 木材および複合材料の加工
