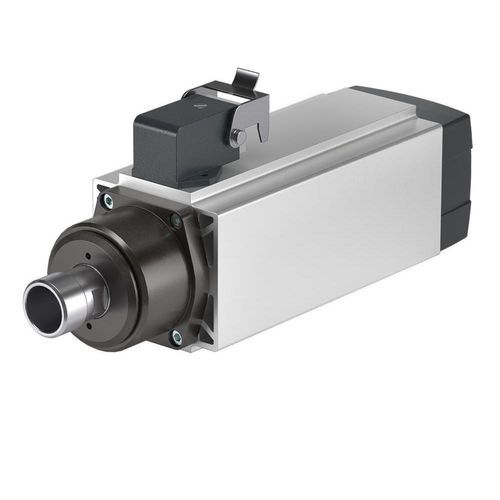

生産用電動スピンドル MT 1055-090

機械加工セットアップ電動式

概要
HSD Mechatronics の MT 1055-090 電動スピンドルは、木材および複合材の産業用加工向けに設計された高回転スピンドルです。MT と MTR のバリアントがあり、工具インターフェースを選択できます。最大 24,000 rpm の高回転が必要な用途に適しています。

用途

• 木材
• 複合材

バリアント

• MT 1055 - 1 kW（工具インターフェース ER20）
• MTR 1055 - 1 kW（工具インターフェース HSK C32）

主な技術データ

• 型番: MT 1055-090
• 本体断面: □ 70 x 71.5 mm
• 最大回転数: 24,000 rpm
• トルク S1 / S6 (40%): 0.53 Nm / 0.69 Nm
• 出力 S1 / S6 (40%): 1 kW / 3 kW
• 定格電圧: 220 / 380 V
• 工具インターフェース: ER20（MT）または HSK C32（MTR）
• 冷却: 軸駆動ファン（シャフト駆動ファン）
• 冷却ハウジング: 3.5

注記
軸駆動ファンによる冷却方式。工具インターフェースは 2 種類（MT は ER20、MTR は HSK C32）を提供。最大 24,000 rpm の高回転加工向けに設計されており、出力とトルクは S1 および S6 (40%) サイクルの値を示します。

技術仕様 / 仕様

• 型番: MT 1055-090
• バリアント: MT 1055 - 1 kW; MTR 1055 - 1 kW
• 本体径: □ 70 x 71.5 mm
• 最大回転数: 24,000 rpm
• トルク S1 / S6 (40%): 0.53 Nm / 0.69 Nm
• 出力 S1 / S6 (40%): 1 kW / 3 kW
• 定格電圧: 220 / 380 V
• 工具インターフェース: ER20（MT）または HSK C32（MTR）
• 冷却: 軸駆動ファン
• 冷却ハウジング: 3.5
