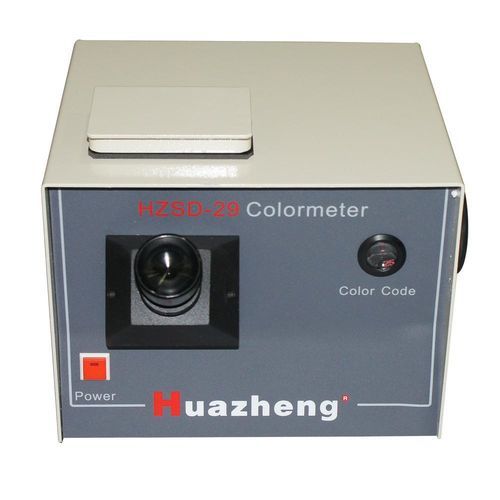

携帯型色彩計 HZSD-29 ASTM D1500

色度分析用研究所用石油産業用

この装置は、ASTM D1500に従って、さまざまな種類の潤滑油およびその他の石油製品の色を決定するために使用されます。使用中、石油サンプルは色比較管に注入されます。標準色シートと比較することで、色度と色番号が決定されます。 主な技術指標 - 電源: 240V、100W、温度2750±50Kの乳白色白熱ランプを装備。 - 色比較管: 内径Φ32.5~Φ33.4mm、高さ120~130mmの円筒形ガラス管、平底。 - 標準色ディスク: 直径Φ14の26個の穴があり、そのうち25個は1から25までの色番号を持つガラスシートを含みます。26番目の穴は空白です。 装置の構成 - 標準光ディスク、観察用光学レンズ、光源、色比較管で構成されています。 - 標準光は乳白色ガラス板と太陽光透過ガラス板を通過し、色が伝達されます。得られた標準光のスペクトル特性は北方の昼光に似ています。 - 標準光は平面反射鏡とプリズムを通過した後、2つの平行光束に結合され、標準色ガラス板と色比較管内のサンプルを同時に照射します。 - 標準色ディスクには直径Φ14の26個の穴があります。装置の右側にあるハンドルを回して、サンプル溶液に適切な色を選択させます。色比較管は装置の上部にある小さな穴から挿入されます。 - 観察レンズは凸面鏡と凹面鏡で構成されており、標準色とサンプル色の両方を同時に観察できます。光学レンズは光路と焦点を調整でき、使いやすいです。構造は合理的に設計されており、取り扱いが便利です。色番号はASTM D1500に対応しています。 性能特性 - 観察レンズは凸面鏡と凹面鏡で構成されており、標準色と基準色の両方を同時に観察できます。 - 光学レンズは光路と焦点を調整でき、使いやすいです。 - 構造は合理的に設計されており、取り扱いが便利です。 - 色番号はASTM D1500に一致しています。 使用方法 1. 準備 a. レンズペーパーで色比較管を清掃します。 b. 色比較管に蒸留水を50mm以上の深さまで加えます。この管を装置の右側の部屋に基準液として配置します。 c. 透明なサンプルを別の色比較管に50mm以上の深さまで加えます。この管を装置の左側の部屋に配置します。 d. サンプルが曇っている場合は、透明になるまで加熱し、色比較管に移してすぐに測定します。 e. サンプルの色が標準ガラス板No. 25よりも暗い場合は、サンプルを灯油と15:85の比率で混合し、混合物の色を測定します。 2. 測定 a. 電源スイッチを入れ、装置の右側にある標準色ディスクのハンドルを回しながらレンズを通して観察します。2つの色の半円が表示されます: 左側はサンプルの色、右側は標準色です。サンプルの色が標準ガラス板と一致する場合、色番号をサンプルの色として記録します。サンプルの色が隣接する2つの標準ガラス板の間にある場合（例: No. 11-12、No. 15-16）、色番号の範囲を記録します。測定後、サンプルを「測定液」として報告にラベル付けします。 b. 測定後、電源スイッチを切り、色比較管を取り外して再利用のために清掃します。 注意事項 - 焦点距離と光強度を調整した後、光学レンズを激しく動かさないでください。 - 色比較管を挿入する際は、外側と底面を清潔に保ってください。 - 標準色ガラス板は、ASTM D1500で指定された標準色比較液を使用して6か月ごとにチェックする必要があります。色差が1色番号を超える場合は、プレートを交換するか再校正してください。 梱包リスト No. | アイテム | 数量 1 | メインエンジン | 1 2 | 色比較管 | 2 技術仕様 - 電源: 240V、100W、白熱ランプ2750±50K - 色比較管: 内径Φ32.5~Φ33.4mm、高さ120~130mm、平底ガラス - 標準色ディスク: 26個の穴（Φ14）、25個の色付きガラスシート（No. 1-25）、1個の空白 - 観察レンズ: 同時観察用の凸面鏡と凹面鏡 - 色番号はASTM D1500に対応しています。
