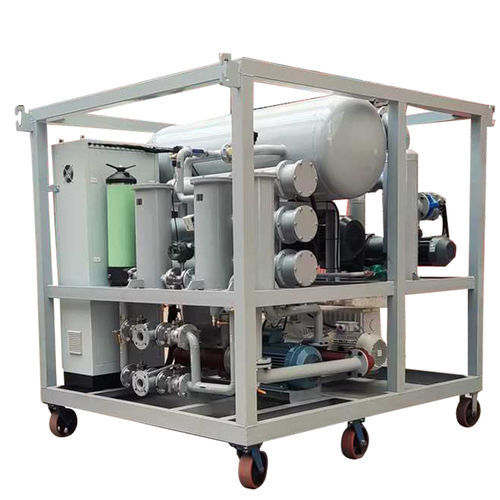

オイル精製システム HZLY-300A

産業用真空ポンプ用

Huazheng HZLY 系列の真空油脱水洗浄プラントは、変圧器油や関連する絶縁油から水分、溶存ガス、固形汚染物質を除去し、絶縁強度と絶縁特性を回復・向上させる産業用オイル精製装置です。連続自動運転に対応し、変圧器油・コンデンサ油・冷凍機/圧縮機油などの処理に適しています。
主な機能

• 自由水および溶解水、溶存ガス、機械的不純物を効率的に除去します。
• 油の純度および絶縁強度を改善し、変圧器の性能保護と寿命延長に寄与します。
• 500 kV 超高圧装置および 220 kV 変圧器の油処理に適用可能。コンデンサ油や他の産業用油にも対応します。

技術的特徴

• Huazheng の水平二重真空分離技術により蒸発面積を二重化し、真空脱水・脱ガスの効率を向上させます。
• 凝集コアレッセンス式オイルスプレーセパレータで油中のガスや液滴を確実に除去します。
• 米国製の微細フィルター要素目合 5 μm、β ≥ 1000を採用し微粒子を効果的に除去します。
• 低騒音で長寿命の油送給システムを備え、連続運転に適した設計です。
• 放射加熱方式と一定温度制御により安定した加熱処理を行います。
• フロートバルブと光電式油面制御により監視負荷を低減します。
• フランス式の脱泡技術を導入し、オイル漏れや泡立ちを抑制します。
• PLC によるデジタル自動制御で運転を自動化・安定化します。
• 主要電気部品は輸入品を採用し、安全で信頼性の高い制御システムを実現しています。

追加情報

• 運転および保守が容易な操作インターフェースと堅牢な構造設計。
• コンパクトで効率的なレイアウトにより既設システムへの統合が容易で、ダウンタイムを低減します。
• 各ユニットは工場出荷前試験を実施し、品質基準に適合させています。

仕様 / 技術データ

• シリーズHZLY シリーズ水平二重真空分離タイプ。
• フィルトレーション要素5 μm米国製微細フィルター、β ≥ 1000。
• 機能脱水自由水・溶解水除去、脱ガス、微粒子除去。
• 加熱方式放射加熱一定温度制御。
• 真空分離水平二重真空分離、コアレッセンス式オイルスプレーセパレータ。
• 制御PLC デジタル自動制御、フロートバルブ光電式油面制御。
• 脱泡脱泡技術輸入ソリューションを採用。
• 対応油種変圧器油、コンデンサ油、冷凍機/圧縮機油等。
• 適用電圧範囲220 kV 変圧器および 500 kV 超高圧機器に対応。
• 設計特性低騒音、長寿命構造、運用性重視のコンパクト設計。
