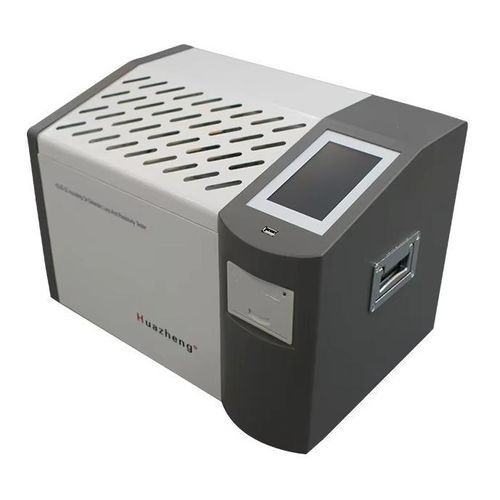

誘電性試験機 HZJD-2Z

内部抵抗性温度散逸率

製品概要
電気工学とメンテナンスの分野において、絶縁油の信頼性と効率を確保することは極めて重要です。絶縁油誘電損失タンデルタテスターは、電気システムの健全性維持に尽力する専門家にとって不可欠なツールです。この高度な装置は、絶縁油の誘電損失（タンデルタ）を測定するように設計されており、これらの重要な材料の状態と性能に関する重要な知見を提供します。

概要
HZJD-2Z絶縁油誘電損失および抵抗率試験装置は、GB/T5654-2007「液体絶縁材料の比誘電率、誘電損失係数および直流抵抗率の測定」に基づいて設計・製造されています。絶縁油およびその他の絶縁液体の誘電損失係数および直流抵抗率の測定に使用されます。本装置は一体型構造を特徴とし、試験セル、温度コントローラ、温度センサー、誘電損失試験ブリッジ、交流試験電源、標準コンデンサ、高抵抗計、直流高電圧源などの主要コンポーネントを統合しています。フルデジタル技術とインテリジェント自動測定を採用し、大画面（800*480）LCDディスプレイを備えています。各ステップで中国語のプロンプトが表示され、試験結果が自動的に保存および印刷されるため、専門的な訓練を受けていない操作者でも簡単に使用できます。

主な機能と特徴

• 試験セルは、国家規格GB/T5654-2007に準拠した3電極構造（電極間隔2mm）を採用し、浮遊容量とリーク電流が誘電損失試験結果に与える影響を排除します。オイル排出ソレノイドスイッチを装備し、試験セルを取り外す必要がない場合はオイルを排出し、試験サンプルで洗浄できます。
• 本装置は中周波誘導加熱方式とPID温度制御アルゴリズムを採用。非接触加熱、均一な加熱、高速加熱、制御の簡便性、設定温度の誤差範囲内での精密な温度制御が可能です。
• 内部標準コンデンサはSF6ガスを充填した3電極コンデンサであり、コンデンサの誘電損失と電気容量は周囲温度や湿度などの影響を受けにくく、長期間使用しても計測器の精度が保証されます。
• AC-DC-AC変換を用いたAC試験電源は、主電源電圧と周波数の変動が誘電損失測定の精度に影響を与えません。発電機でも正常に動作します。
• 過電圧、過電流、高電圧短絡時の完全な保護機能を搭載。温度センサーの故障や未接続時にも警告メッセージを発します。
• 中周波誘導加熱炉には温度制限リレーが内蔵されており、温度が120度を超えるとリレーが解除され加熱が停止します。
• 実験パラメータの設定がより便利になりました。温度設定範囲は0～125℃、AC電圧設定範囲は500～2000V、DC電圧設定範囲は0～500Vです。
• バックライト付きの大型LCDディスプレイを採用し、見やすい表示を実現。使いやすいインターフェースで、中国語のメニュープロンプトに従ってコマンドを入力するだけで、機器は自動的にテストを開始し、テスト結果を自動的に保存・印刷します。
• リアルタイムクロックが内蔵されており、テストの日付と時刻を保存し、テスト結果とともに表示および印刷できます。
• 洗浄済み乾電池の校正機能。乾電池の静電容量と誘電損失係数を測定することで、洗浄および組み立て条件を決定できます。校正データは自動的に保存されるため、比誘電率と直流抵抗率の計算が容易です。

主なテクニカル指標
電圧供給: AC 220V±10%
電源周波数: 50Hz/60Hz ±1%
測定範囲:
電気容量: 5pF～200pF
比誘電率: 1.000～30.000
誘電損失係数: 0.00001～100
直流抵抗率: 2.5MΩm～20TΩm
測定精度:
電気容量: ±（測定値の1%+0.5pF）
比誘電率: 測定値の±1%
誘電損失: ±（測定値の1%+0.0001）
直流抵抗率: 測定値の±10%
分解能:
電気容量: 0.01pF
相対容量: 0.001
誘電損失: 0.00001
測定温度範囲: 0～125℃
温度測定誤差: ±0.5℃
試験電圧AC(RMS): 500～2000V 連続可変、周波数50Hz
テスト電圧DC: 0～500V 連続調整可能
消費電力: 100W
外形寸法: 500×360×420mm
質量: 22kg

使用条件
周囲温度: 0℃～40℃
相対湿度(RH):

特徴・仕様まとめ

• 絶縁油および絶縁液体の誘電損失・抵抗率測定
• 一体型構造、フルデジタル自動測定
• 大画面LCDディスプレイ
• 中国語メニュー、簡単操作
• 自動保存・印刷機能
• 多重安全保護機能
• 高精度・広範囲測定
• 温度制御機能付き
• リアルタイムクロック内蔵
• 校正機能付き
