誘電性試験機

... 2端子、3端子のサージ防護デバイス（SPD）を試験するためのデュアル出力ジェネレーターです。安全回路を内蔵し、大容量のテストキャビネットと連動させることで、作業者の安全性を確保。 CTS-101000は、出力端子の電流波形が10/1000μsのインパルス発生器です。出力は2系統あり、クラス1までの2端子、3端子機器の試験が可能です。各出力は500Aのインパルスを供給します。これらを接続することで、1000Aのインパルスを1つ出力することができます。内部測定システムにより、インパルスのピーク電圧と電流をモニターし、フロントパネルに表示します。BNCモニター出力は、外部オシロスコープでの波形表示が可能です。トッププレートの高電圧出力は、テストキャビネットで保護することができ、オペレータの保護が強化されています。グラフィックヘルプ付きのカラータッチパネルは、テストのプログラミングとセットアップをユーザーにガイドします。ウェブサーバーが内蔵されており、インターネットブラウザからテストセットアップやレポートにアクセスすることができます。 お客様のメリット ...

... MIC-15k1メーターは、パワーオブジェクト、すなわち、 シングルおよびマルチコアケーブル、 変圧器、 モータおよび発電機、 コンデンサ、スイッチおよび発電所に設置された他の装置の絶縁抵抗を測定するように設計されています。 特に、電磁障害が非常に高い領域（例：1200 kV AC および 500 kV DC の電気変電所）での測定に推奨されます。 15kVの測定電圧（ANSI/NETA ATS-2009テーブル100.1に従う）のおかげで、計器は34.5kVを超える公称電圧の物体を測定するために使用することができます。 ...

... HypotULTRA 電気安全試験機は、実験室および生産ライン設定用の電気安全試験機の主要ラインです。 データが王様である世界では、HypotUTLRAはオンボードデータストレージでトレーサビリティを向上させ、さまざまな通信インターフェースで電気安全試験を自動化することができます。 バーコードスキャナ直接接続と直感的なタッチスクリーンインターフェースにより、効率が向上します。 モデル7804および7854は、HypotULTRAのすでに印象的な機能リストに、40AのAC/DCグランドボンドテスト機能を追加した4イン1ソリューションです。 ...

... ACSテストシステムは、電圧範囲25～100kV、電力範囲20～100kVのAC電源とPD/C&tan delta（損失係数）オプションで構成されています。 AC高圧電源は、配電変圧器、計器用変圧器、スイッチギア、ブッシング、モーター、ケーブル終端など、IECおよびIEEE/ANSI規格に準拠した高圧コンポーネントの絶縁耐力試験に使用されます（ほんの数例を挙げると、このようなコンポーネントの絶縁耐力試験には、AC高圧電源を使用します）。 ACSシリーズは、当社の最新世代の標準誘電体試験装置です。このシリーズの設計と製造には、100年以上にわたる高電圧試験装置の経験が生かされています。ACSテストセットは使いやすく、安全で、故障のない長いライフサイクルを実現します。 HAEFELY ...

... 5060型デジタル／アナログメガオームメータは、5000V絶縁試験器の最新設計です。誘電吸収率(DAR)、分極指数(PI)、誘電放電(DD)の自動計算と表示が可能です。真のメガオームメーター®モデル5060は、試験中の試験電圧、絶縁抵抗、漏れ電流を表示します。試験終了時には、試料の静電容量と試験リードに存在する放電電圧が表示されます。このメーターは最高レベルの安全機能を内蔵して設計されています。モデル5060は、内蔵の充電式バッテリまたはACライン電源から動作させることができます。RS-232ポートにより、PCからユニットを設定し、試験を実行することができます。試験レポートは、装置から直接プリンタに出力することも、DataView®解析ソフトウェアを使用してPCから出力することもできます。 仕様 AC/DC電圧測定 レンジ ...

... デジタル絶縁試験器シファム・ティンスレーINSU 5Dx+は、誘導電界が非常に高い電力会社向けに設計されています。高いノイズ耐性とユーザが選択可能なデジタルフィルタにより、ユーザが選択可能な試験電圧で最も堅牢で信頼性の高い測定器となっています。また、発電所、ユーティリティ、配電所でのケーブル、モーター、発電機、変圧器などの電気絶縁試験に使用されます。ブルートゥース接続、音声読み上げ、タッチスクリーンTFTカラーディスプレイなどの先進機能により、これまでにない使いやすさを実現しています。内蔵メモリにリアルタイムでデータを保存できます。データは、将来の分析目的のためにコンピュータに転送することができます。偏光指数、誘電吸収率、誘電放電、ランプ診断テスト、ステップ電圧テストなどのテストを実行します。 特徴 ...

... EPOL60自動オイル誘電損失テスターは、絶縁油や他の絶縁液体の誘電散逸因子と直流抵抗率を測定するために使用されています。試験油セル、温度コントローラー、温度センサー、誘電損失試験ブリッジ、AC試験電源、標準コンデンサー、高抵抗計、DC高電圧源およびその他の主要部品と統合されています。 特徴 -オイルベッセルは、IEC 60247:2004に準拠した3電極構造を採用し、電極間隔は2mmで、誘電損失試験結果に対する浮遊容量と漏洩の影響を排除することができます。 -本器は中周波誘導加熱、PID温度制御アルゴリズムを採用しています。この加熱方法は、テストセルと加熱体間の非接触、均一加熱、高速、便利な制御、および厳密にプリセット温度のエラー範囲内の温度を制御する利点があります。 -内部標準コンデンサはSF6ガス封入三電極容量で、コンデンサの誘電損失や電気容量は周囲温度や湿度などの影響を受けないため、長期間の使用でも機器の精度を確保することができます。 -ACテスト電源はAC-DC-AC変換を採用しており、主電源電圧や周波数の変動が誘電損失測定精度に影響することを効果的に防止します。発電機を使用する場合でも、本装置は正常に動作することができます。 -完璧な保護機能。過電圧、過電流、高電圧短絡が発生した場合、計器はすぐに高電圧を遮断することができ、警告メッセージを発します。 ...

... 自動シェリングブリッジは、電気部品の静電容量、誘電率、絶縁品質を測定するために使用される精密機器です。高精度で信頼性の高い設計により、試験プロセスを簡素化し、高電圧機器試験のための電力・エネルギー、コンデンサ品質管理のための製造、誘電体材料の高度な研究のための研究開発、電力網の性能を確保するための公益事業・保守など、さまざまな分野で業界標準への準拠を保証します。 自動化された機能により、ヒューマンエラーを最小限に抑え、試験を迅速化し、電気工学や材料試験分野の専門家に一貫した信頼性の高い結果を提供します。 タッチスクリーンPCを内蔵したユーザーフレンドリーなハイエンドHMI。 高精度の自動試験と手動微調整 イーサネットまたはWi-Fiを介したLAN上での試験データ転送 リモートコントロールとリモートメンテナンス ...

... W 444ケーブルテスターと機能テスターは、高電圧テスターのクラスに経済的に参入します。 最大 2,250VAC / 1,500VDCの電圧と最大 3Aの電流により、航空宇宙産業、鉄道産業、自動車産業で必要とされる安全関連のケーブルとハーネスのテストを可能にします。 W 444テストデバイスは、コンパクトでポータブルな19インチキャビネットで構成でき、さまざまな用途に対応できます。 最大 1,280 個のテストポイントを提供します。 コンパクトでポータブルなシステムで最大 2,250VDCの高電圧を強調 ...

... DIVMACの実績あるテストシステム、DV HV6000は高電圧テスト用の強力なATE（自動テスト装置）です。19インチキャビネットのテストシステムを標準として設計され、移動可能で効率的な拡張テストポイントユニットを備えたメイン測定ベースユニットで構成されています。特定のアプリケーションに応じて、異なる電圧定格のスイッチ・マトリックス・モジュールをサポートします。DIN EN2283、DIN EN50343とDIN EN50155などの関連規格をカバーしています。 主な特長 - 最大6000 VDC/VAC ...

... メガブラスのMD-5060xは、マイクロプロセッサ制御のスマートな5kV絶縁試験・分析器です。従来の5TWまでの絶縁抵抗測定に加え、先進的な機能により分極指数と誘電吸収指数を自動的に測定することができ、変圧器の試験を大幅に簡素化することができます。 この絶縁試験器は、バッテリー駆動のポータブル機器です。試験電圧は500Vから5kVまで100dddV単位で選択できます。その測定原理（電圧と電流の実測値）により、抵抗測定の精度は試験電圧の誤差に影響されません。それにもかかわらず、高電圧ジェネレータは、開回路状態および任意の通常動作のバッテリ電圧で2％以上の精度で電子的に安定化されています。 MD-5060xの電源は充電式バッテリーで、100～240Vの主電源に接続できる自動充電器を備えています。キャビネットは丈夫で軽量、持ち運びが簡単、衝撃に強く、厳しい気象条件下での使用に適しています。このように、メグオームメーターは、実験室でも野外でも、非常に信頼性の高い正確な測定を提供します。 ...

... SXY-J オイルのキャパシタンス及びタン デルタ テスターはまた IEC 60247 および国家標準 GB/T5654-2007 に合致する自動精密オイルの消滅の要因テスターと呼ばれ、絶縁材オイルおよび等の絶縁材媒体の誘電損失の要因をテストするのに広く利用されました。誘電損失オイル容器、温度コントローラー、温度センサー、テストブリッジ、AC電源、基準コンデンサー、メガー、DC HVソースなど先進的な測定原理とデジタル化技術で統合され、SXYJSはあなたの操作をより簡単、便利、高速にします。 特徴 完全自動、温度上昇と散逸の測定は一回で完了することができます。 大型カラータッチスクリーン、完全英語インターフェース。 オイルの容器は3電極のタイプ、棒のギャップである測定結果に浮遊キャパシタンスおよび漏出の影響を除去する2mmである。 中周波誘導方式、PID温度制御アルゴリズムによる加熱。オイル容器は均一速く熱する暖房装置と連絡されないし、前の設定の間違いの範囲内の温度を制御するために容易に、制御される。 ...

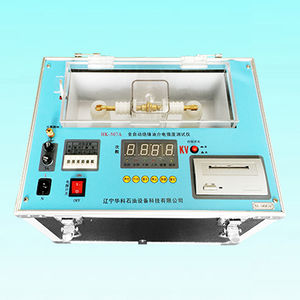

... HK-507A の絶縁油の絶縁破壊のテスター 一般的な紹介 HK-507Aは、ASTM D1816 Standard Test Method for Dielectric Breakdown Voltage of Insulating Oils of Petroleum Origin Using VDE Electrodesに準拠しており、高い引火点と高い絶縁耐力を兼ね備えたオイルは、変圧器や開閉器などの電気機器の絶縁媒体として長く使用されてきました。しかし、油の絶縁耐力が劣化しないようにするためには、適切なメンテナンスが必要であり、適切なメンテナンスの基本は試験です。オイルの絶縁耐力テストは ...

... HDJS-7000 絶縁オイルの誘電損失および抵抗力が主に絶縁オイルおよび液体絶縁媒体の誘電損失の要因そして抵抗をテストするのに使用されています。 器械は先発の制御技術を採用し、自動的に暖房、制御温度、高速データ見本抽出、操作、表示、印刷および貯蔵のような深刻な操作を完了できます。高度の測定理論およびデジタル化された技術はあなたの仕事をより簡単およびより有効にさせます。 特徴 高い自動化、それは一度に加熱、誘電損失測定および抵抗率測定の操作を完了することができます。 電極ギャップ2mmは、ストレーキャパシタンスと漏れによって引き起こされる誘電損失の測定の愛情を排除することができます。 器械は中間の頻度誘導の暖房および ...

... 自動絶縁油絶縁電線強度試験機 OLTシリーズの携帯型自動試験機は、工業用周波数（f=50/60Hz）で100kVRMSまでの交流電圧で絶縁油（鉱物及び合成油）の絶縁耐力試験を行うために設計されています。 広範な基準の選択をサポートします。 OLTシリーズテスターの不揮発性メモリには、最大10個の試験標準のプリセットが保存されています。 KEP Suite - ユーザーフレンドリーな付属ソフトウェア - デバイスに保存されている標準器のセットを簡単に追加、削除、変更することができ、あらゆるニーズに対応するためにカスタマイズされたテストシーケンスの作成も可能です。 正確なテスト結果 試験は対称正弦波高電圧で行われます。高電圧のスイッチオフ時間がわずか5μsである間、測定はテスト容器の電極上で右に取られます。明確な信号と直接測定回路は、信頼性の高い正確な試験結果をもたらします。 使いやすさ 試験を開始するには、オペレータは希望の試験基準を選択するだけです。その後、必要な一時停止、オイルの簡単な攪拌、絶縁破壊後の高圧スイッチオフを含む試験サイクル全体が完全に自動的に実行されます。 一体型温調器と温度センサ 試験中のオイルサンプルの攪拌が必要とされる規格に対応するため、OLTシリーズの試験機には磁気攪拌機が内蔵されています。 オイルサンプルの温度は内蔵の温度センサーで測定され、試験報告書に記録されます。 報告 テスターの不揮発性メモリには、内蔵プリンタで印刷可能な最大128枚の詳細なテストレポートが保存されています。 ...
