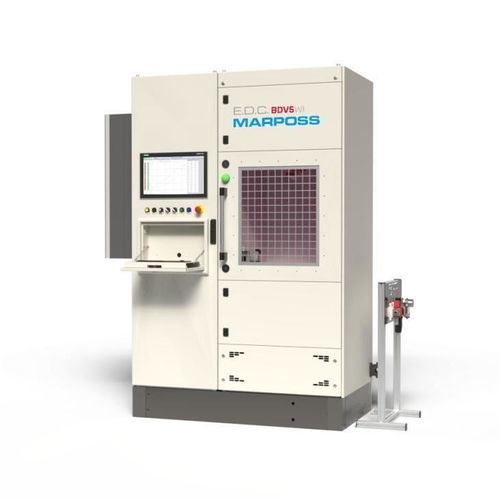

高電圧耐圧試験器 BDV5

DCAC

概要 BDV試験ベンチは、耐電圧（BDV）検証および高電圧部品の電気絶縁性能確認を目的とした高電圧試験台です。システムは管理された再現性のある試験環境を提供し、研究開発、材料評価、設計最適化、絶縁の潜在的弱点の早期検出に適しています。ベンチは幅広い部品に対してACおよびDCでのBDV試験を実施します。試験対象は専用治具に設置され、HVクランプや導電媒体を通じて接続されます。プログラム可能なランプに従って電圧が印加され、自動で耐電圧を検出します。

用途 本システムは、電気絶縁の検証および電気部品の誘電限界の特性評価を目的とし、電動機ステーター、ヘアピン、エナメル線、HVコネクタ、ワイヤーハーネス、浸漬または封止された部品などに適用されます。試験パラメータは専用レシピで設定可能で、ランプ速度、試験時間、電流閾値などが含まれます。試験中に耐電圧、漏れ電流、試験時間が記録されます。

技術表 製品種別: 耐電圧（BDV）検証用高電圧試験台
用途: 電気絶縁の検証および誘電限界の特性評価
試験可能部品: 電動機ステーター、ヘアピン、エナメル線、HVコネクタ、ワイヤーハーネス、浸漬/封止部品
試験モード: ACおよびDCでのBDV試験
最大AC電圧: 30 kVrms @ 50/60 Hz
AC発生器出力電流: 250 mA @ 10 kV AC; 60 mA @ 30 kV AC
オプションのDC発生器: 最大6 kV / 20 mA
設定可能なトリップ閾値: 各試験ごとにユーザー設定可能、典型値は最大40 mA程度
電圧ランプ: プログラム可能（例: 500 V/s）
BDV検出: 耐電圧の自動検出
設定可能パラメータ: 電圧ランプ速度、試験時間、電流閾値
記録項目: 耐電圧、漏れ電流、試験時間

技術仕様

• 試験モード: AC BDVおよびDC BDV
• 最大AC試験電圧: 30 kVrms @ 50/60 Hz
• AC発生器出力電流能力: 250 mA @ 10 kV AC; 60 mA @ 30 kV AC
• オプションのDC発生器: 最大6 kV、20 mA
• プログラム可能な電圧ランプ（例: 500 V/s）およびユーザー定義のランププロファイル
• 試験ごとに設定可能なトリップ/電流閾値（典型値: 最大40 mA）
• 耐電圧の自動検出とログ記録
• 試験ごとの記録データ: 耐電圧、漏れ電流、試験時間
• レシピベースの設定: ランプ速度、試験時間、電流閾値およびその他のパラメータ
• 適用対象: ステーター、ヘアピン、エナメル線、HVコネクタ、ワイヤーハーネス、浸漬/封止部品
