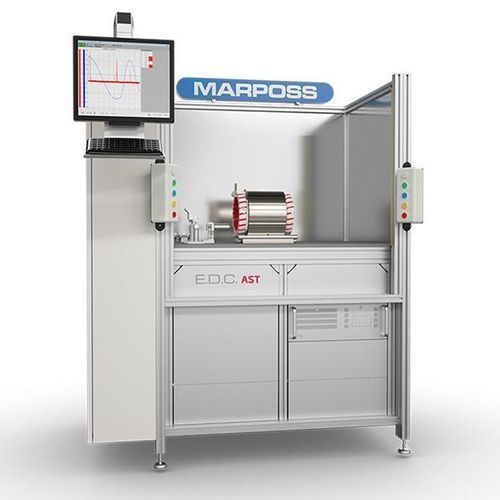

衝撃圧テスト システム AST5/W

電気設備およびマシン用自動車用電動モーター用

概要
ASTシリーズは、モーターのステータ、コイルおよび巻線の生産検査向け自動試験システムです。AST5/Wプラットフォームは柔軟な構成とカスタマイズ性を備え、数ワットから最大5 MWまで、2～24端子をサポートします。

用途と対象範囲
自動ラインへの組み込みやオペレータ操作の試験台（シングル／ダブルステーション）に対応。小型から大型のモーターに適合し、必要に応じて中電圧試験対応のバリエーションがあります。

試験および測定機能

• 高電圧（HV）試験およびサージ試験（基本試験を含む）
• オプションの部分放電（PD）試験による絶縁診断
• 標準のHV/Surgeで検出できない巻線間や巻線対接地の絶縁不良を特定する特殊診断

ソフトウェア、データおよび結果管理
基本ソフトは測定取得と結果保存・印字・アーカイブの基本機能を提供します。機能：試験プログラムのデータベース、ユーザー定義テストシーケンス（種別、数、順序、パラメータ）、多言語証明書印刷、オプションのラベル印刷、結果の保存／アーカイブ、予防保全プログラム、キャリブレーション、自己診断。リモート支援およびLAN接続が可能です。

オプションおよび特別モジュール

• 部分放電モジュール（オプション）
• 特別モジュール320/ACS：ステータ巻線のボンディングを行い、最大3台のボンディング電源を並列で管理（詳細はACS320/W参照）
• AST5/WH：中電圧仕様で最大60 kVまでのサージ試験が可能

導入メリット

• 生産ラインに合わせた高い構成柔軟性
• 用途に応じて容易にプログラム可能なソフトウェア
• 自動車用ステータの高容量試験に対応するオプション

ドキュメント
AST5/Wのパンフレットおよびマニュアルは英語、イタリア語、簡体字中国語で提供されています。

技術仕様

• モデル：AST5/W
• 製品種別：ステータ、コイル、巻線用自動試験システム
• 適用モーター出力範囲：数ワット～5 MW
• 対応端子数：2～24
• 動作モード：自動ライン統合またはオペレータ運用；シングル／ダブルステーション
• オプション試験：部分放電、巻線間および巻線対接地の絶縁診断
• ボンディングオプション：320/ACSモジュール（最大3電源の並列管理）
• 中電圧版：AST5/WH — サージ試験最大60 kV
• ソフト/データ：試験プログラムDB、カスタムシーケンス、結果保存/アーカイブ、証明書／ラベル印刷
• 保守/サポート：予防保全、校正、自己診断、リモート支援
• 接続性：LAN/ネットワーク対応
• ドキュメント言語：英語、イタリア語、簡体字中国語
