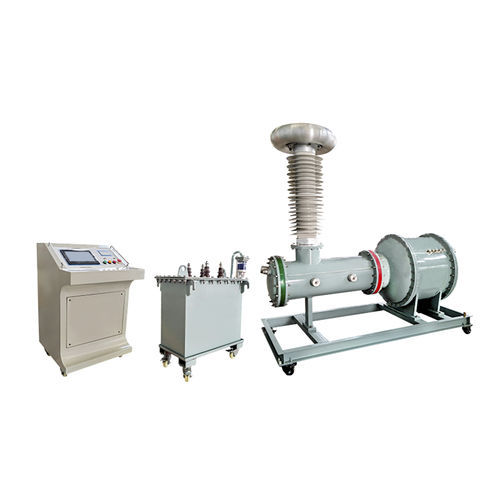

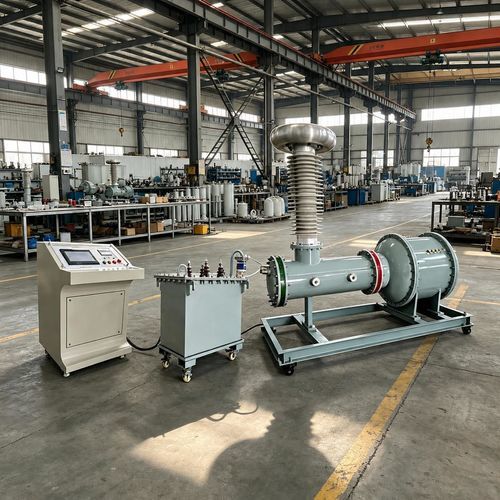

部分除荷試験機 YDQW series

概要
絶縁媒質としてSF6ガスを使用し、高い誘電強度を確保、定格電圧における局部放電容量は ≤ 5PC です。シリーズはコンパクトで軽量、実験室や生産ラインでの高電圧試験向けに設計されており、技術指標は JB3570-98 に準拠しています。

用途
部分放電試験および電力周波数耐電圧試験を実施するための製造業者および試験施設向け：

• 電気機器、ケーブル、モーター、変圧器、相互インダクタの製造業者
• 絶縁材料および高電圧部品の製造者
• 送配電事業者、研究機関、大学の高電圧試験室

技術パラメータ

• 機種と対応kVA: YDQW-2 — 1.5 kVA；YDQW-3 — 3 kVA；YDQW-5 — 5 kVA；YDQW-10 — 10 kVA；YDQW-20 — 20 kVA；YDQW-30 — 30 kVA；YDQW-50 — 50 kVA
• 定格電圧における局部放電容量：≤ 5PC
• 無負荷電流：4〜9％（変圧器の電圧レベルにより変動）
• インピーダンス電圧：4〜10％
• 規格：JB3570-98 準拠
• 制御機能：過電流自動トリップ、ゼロ位置インターロック、オートトランスによる調整
• カスタマイズ：要件に応じた構成が可能

特徴

• 新しい設計と製造プロセスにより寸法と重量を低減し、必要な技術指標を満たす設計
• 部分放電を抑えるために設計された特殊な誘電絶縁材料と製造プロセス

動作原理
入力電圧はオートトランスで調整され、部分放電の発生しないフィルタ付き絶縁変圧器に供給されます。制御盤は過電流自動トリップとゼロ位置インターロックを備え、急激な加圧を防止します。高電圧側の二次巻線は、一次巻線に対する巻数比に応じて電磁誘導により必要な電力周波数試験電圧を生成します。
