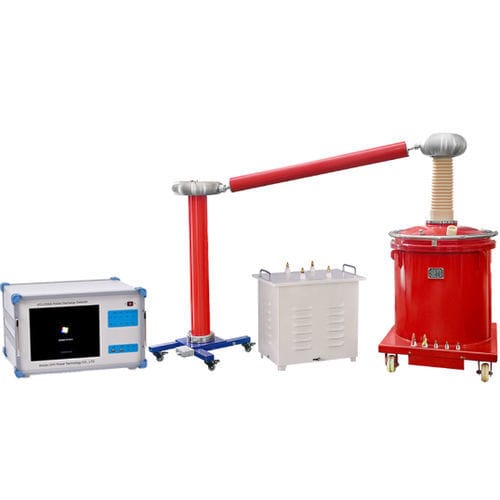

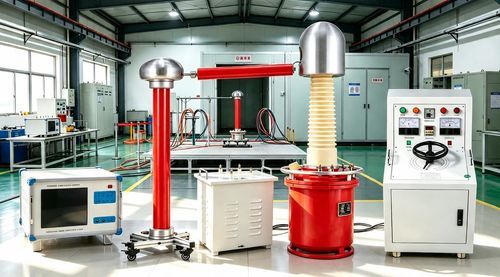

部分除荷試験機 UHV-2000A

電動式工業用実験用

UHV-2000Aは、ケーブル、絶縁体、ブッシング、変圧器などの高電圧機器における部分放電（PD）の検出と解析を目的とした独立2チャネルの部分放電アナライザーです。PDの2D/3D可視化、データ・画像の保存、印刷、試験レポートの自動生成に対応します。

主な機能

• 高電圧コンポーネント（ケーブル、絶縁体、ブッシング、変圧器等）の部分放電検出・解析
• 部分放電の2D/3D波形表示およびマッピング
• データ保存、画像印刷、試験レポートの自動生成
• BNC/光/USB/ネットワークによる外部連携・データ出力

技術仕様

• モデル: UHV-2000A
• チャンネル数: 独立2チャネル
• サンプルレート: 最大10 MHz
• サンプリング精度: 12ビット
• レンジ切替: 6段階（-40 dB、-20 dB、0 dB、20 dB、40 dB、60 dB）
• 測定周波数帯（3 dB）: 10 kHz～1 MHz
• デジタルフィルタ: 10 kHz～1 MHz（オプション）
• セグメント式プログラム可能フィルタ（低域例）: 10 kHz、20 kHz、40 kHz、80 kHz
• レンジの非線形誤差: 10%
• 測定レンジ: 0.1 pC～100,000 pC
• 感度: 0.1 pC
• 被試験体の容量範囲: 6 pF～250 µF
• 試験電源周波数範囲: 50～500 Hz
• 表示: 12インチ TFT トゥルーカラー タッチLCD
• 解像度: 1024 × 768
• CPU: 主周波数 1.60 GHz; メモリ: 2.0 GB; ストレージ: 128 GB SSD; OS: Windows XP（添付）
• 電源: AC 220 V、50 Hz、消費電力 300 W; 接地: 外部接地端子
• 動作環境: 周囲温度 -10 ℃～45 ℃; 相対湿度 ≤95%
• 外形寸法 (L × W × H): 474 mm × 288 mm × 370 mm; 質量: 15.8 kg

インターフェース

• 電気信号: BNC 2チャネル入力
• 光信号: 光入力 2チャネル
• USB: 3ポート（外付けマウス／キーボード／外部ストレージ対応）
• ネットワーク: 1ポート
• 外部接地ボタン/端子

適用分野

• 変圧器、ケーブル、開閉装置、絶縁体、ブッシングのPD検出・解析
• 製造ラインでの検査、運転前試験、保守点検
• 試験室での測定および診断サービス
