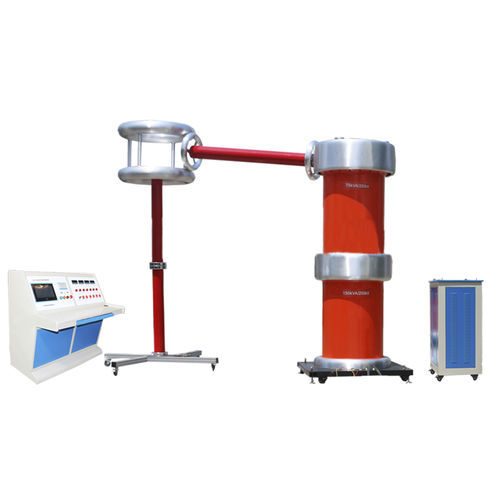

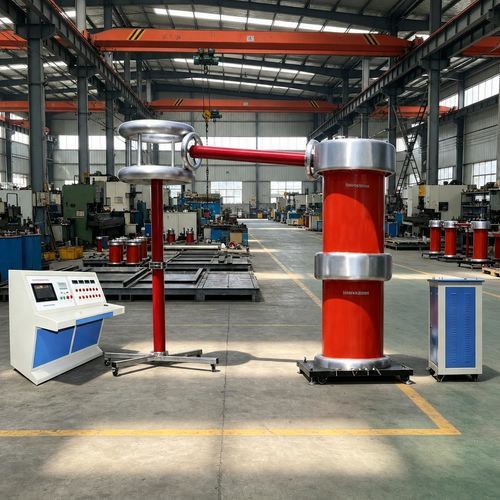

部分除荷試験機 YDJW

概要
インピーダンス電圧は国内基準を上回り、系統インピーダンスは5%以下です。小型で軽量な設計。自動制御の採用により自動化レベルと対干渉性能が向上しています。

製品パラメータ
油浸式無部分放電試験用変圧器は、部分放電容量が無視できるほど小さい試験用変圧器であり、各種電気機器、電気部品、絶縁材料の部分放電試験および電力周波耐圧試験に適しています。

技術パラメータ
項目 | 値
定格容量 | 50-1200 kVA
入力電圧 | 380 V
出力電圧 | 50-1200 kV
動作時間 | ≤ 5 分
測定精度 | ≤ 1.5 %
部分放電容量 | ≤ 5 pC
保護機能 | 過電流・過電圧の自動保護、アラームおよび自動復帰機能

特長

• 油式エポキシ筒構造により部分放電が極めて小さく、損失が低く、軽量で波形歪みが小さい。
• インピーダンス電圧が低く、国内基準より優れている。
• 多層シールドにより高い対干渉性能を実現。
• 高い絶縁レベルで局所放電容量 ≤ 5 pC。
• 過電流・過電圧保護を備えた自動保護装置を装備、信頼性が高い。

特性 / 技術仕様

• 製品名：油浸式無部分放電試験用変圧器 YDJWシリーズ 50-1200 kVA — 出力50-1200 kV、入力380 V
• シリーズ：YDJW
• 定格容量：50-1200 kVA
• 入力電圧：380 V
• 出力電圧：50-1200 kV
• 動作時間：≤ 5 分
• 測定精度：≤ 1.5 %
• 部分放電容量：≤ 5 pC
• 保護：過電流・過電圧の自動保護、アラームおよび自動復帰
• 構造：多層シールドを備えた油式エポキシ筒構造
