部分除荷試験機 UHVCW

概要
本装置は、被試験機器が運転中でも現場で設置・試験を行えるよう設計されています。高速A/D変換回路により信号をデジタル化し、デジタル信号処理、適応フィルタ、小干渉除去処理により検出データの信頼性を確保します。

製品パラメータ

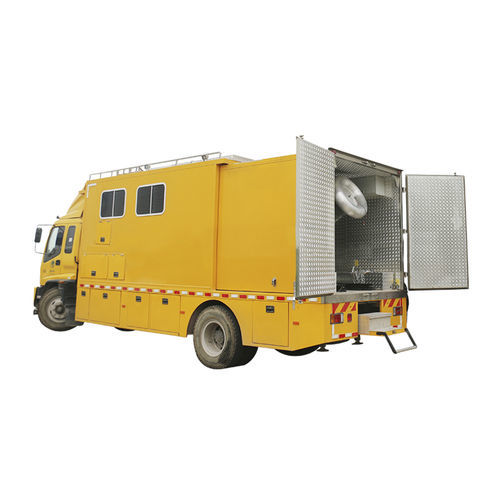

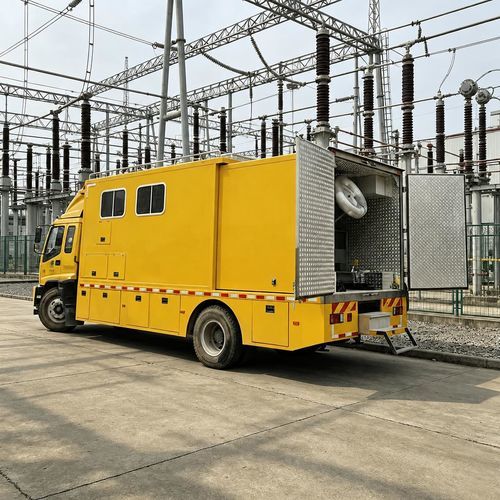

UHVCW車載型インフレータブル無部分放電複合高電圧試験装置は、高電圧・大容量のGISおよびGIL電力機器の絶縁耐電圧試験、部分放電測定、精密試験に適しています。GIS変電所、GIS/GILメーカー、貫通部・絶縁部品の予防試験や工場検査に最適です。

技術パラメータ

• 電圧レベル：100 kV、200 kV、250 kV、300 kV、500 kV、800 kV、1000 kV
• 容量：50～2000 kVA
• 高電圧発生方式：高圧変圧器昇圧および直列共振（商用周波数または周波数変換）；単段昇圧（直列昇圧不要）
• 入力電圧（一次）：0.35～10 kV
• 部分放電能力：定格電圧下で1～3 pC（通常環境）
• 温度上昇：定格電流で60分運転時の温度上昇 ≤65 K（50 Hz）

特徴

• 車載油圧昇降装置を採用し、移動が容易で現場試験に便利。
• 高電圧を遮蔽空間内で完全封止し、安全で信頼性の高い試験を実現。
• システムの部分放電レベルを1～3 pCに制御可能。
• コンパクト設計により設置面積が小さく、構成部品が軽量。
• 高電圧絶縁スイッチ内蔵により1台で多用途に対応。
• 試験対象に直接接続でき、試験準備が簡便。
• 長距離輸送に耐える堅牢な構造。
• システムの電源容量要件が低減。

輸送と保管
輸送

• 輸送時は計器用木箱と緩衝材を使用し、不要な損傷を回避してください。
• 木箱梱包でない場合は積み重ねや衝撃を避けてください。木箱使用時の最大積載は二段までです。
• 輸送中はパネルを上向きにしてください。

保管

• 保管は屋内で、乾燥、無塵、通気性があり腐食性ガスのない環境で行ってください。木箱梱包がない場合は積み重ねを行わないでください。
• 保管時はパネルを上向きにし、機器下部に防湿材を敷いて湿気を防いでください。

技術的特性

• 電圧レベル：100 kV、200 kV、250 kV、300 kV、500 kV、800 kV、1000 kV
• 容量範囲：50～2000 kVA
• 高圧発生方式：変圧器昇圧および直列共振（商用周波数／周波数変換）、単段昇圧
• 一次入力電圧：0.35～10 kV
• 部分放電感度：定格電圧で1～3 pC（通常条件）
• 許容温度上昇：定格電流で60分後 ≤65 K（50 Hz）
