部分除荷試験機 UHVQW

自動

製品概要

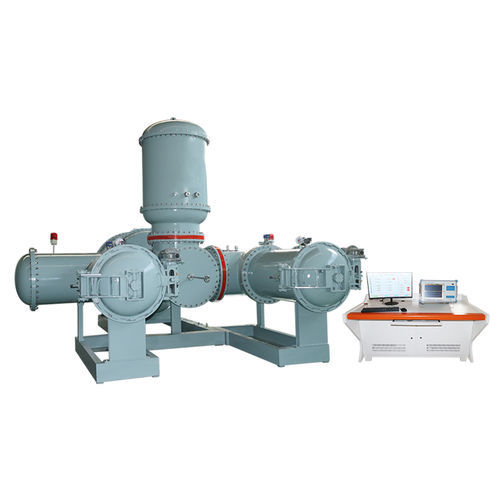

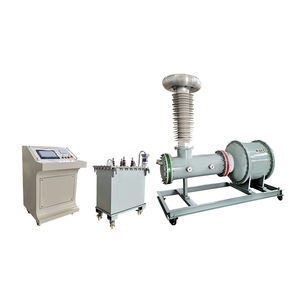

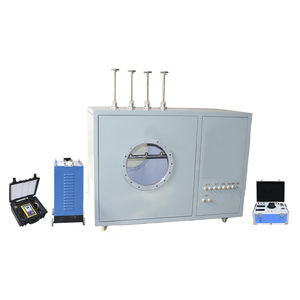

UHVQW Series の充気式高電圧無部分放電試験変圧器は、GIS・GIL・電力用変圧器などの高電圧・大容量機器の絶縁耐力試験および部分放電測定を目的に設計されています。現地設置および運転状態での試験に対応します。高速AD変換と適応フィルタを用いたデジタル信号処理により、検出データの信頼性と高い妨害耐性を確保します。

製品パラメータ
絶縁耐力試験、部分放電試験、GIS/GILおよび変圧器の精密試験に使用されます。複数の出力定格を用意し、ラボおよび現地試験の要件に対応します。充気式の設計により、輸送性と現場展開性が向上します。

技術パラメータ

• 出力電圧 (kV)：50、100、150、200、250、300
• 入力電圧 (V)：200 または 400（機種により異なる）
• インピーダンス電圧 (%)：≤8 / ≤6 / ≤5（機種依存）
• 無負荷電流 (%)：≤6 / ≤5（機種依存）
• 波形歪率：<3%
• 定格容量：50 kVA
• 低圧側電流：0–116.3 A
• 低電圧範囲：0–430 V
• 高電圧範囲：0–100 kV（機種により最大300 kV）
• 高電圧電流：0–0.5 A
• 計器電圧：0–100 V
• 電圧/電流計の精度：0.5% FS ± 3 桁
• 総合精度：4%
• タイミング範囲：0–999.9 M（長時間モードあり）
• 供給電圧：AC 380 V ±10%；50 Hz ±2 Hz
• 動作温度：0–50 °C
• 相対湿度：≤85% RH

特長

• 10インチLCDに電圧、電流、時間、状態、警告を表示し視認性が高い
• 中国語にローカライズされたインターフェースとタッチ操作により簡便な設定・制御を実現
• タッチ操作による事前設定で試験の安全性と再現性を向上
• 状態ガイダンスおよび異常検出時のブザー警報を搭載
• 自動制御中の昇圧・降圧を緊急停止できる非常停止機能
• 自動タイミング：設定電圧到達でタイミング開始、時間経過で機器を降圧
• 手動制御モードでは自動上限/下限判定と過電圧・過電流保護を備える
• ハードウェア・ソフトウェア両面の耐干渉対策で雑音環境でも安定動作
• 単独運転および複数台連携運転に対応

安全上の注意

• 適用規程に従い試験場所を設定し、制御盤と変圧器を同一接地網に確実に接地すること
• 起動前に電源電圧を確認し、電源コードを正しく接続すること
• 試験体や接続機器に近づく際は非常停止ボタンを使用すること
• 通電後、機器がゼロ位置でない場合は自動的にゼロに復帰する
• 試験中は操作盤上や周辺に無関係な物を置かないこと
• ヒューズや付属品交換時は機器指定の型式を使用すること
• 機器は防湿・防油を保つこと
• 必要に応じ、被試験機器が電源オフかつ他の通電回路から分離されていることを確認すること

技術仕様

• モデルシリーズ：UHVQW Series
• 定格容量：50 kVA
• 出力範囲：最大300 kV（通常は機種ごとに0–100 kV）
• 入力：200 V / 400 V（機種により異なる）
• 計器精度：0.5% FS ± 3 桁
• 総合精度：4%
• タイミング：0–999.9 M、長時間モードあり
• 電源：AC 380 V ±10%；50 Hz ±2 Hz
• 動作温度：0–50 °C；相対湿度 ≤85% RH
