部分除荷試験機器 UHVIW

手動変圧器精密

概要

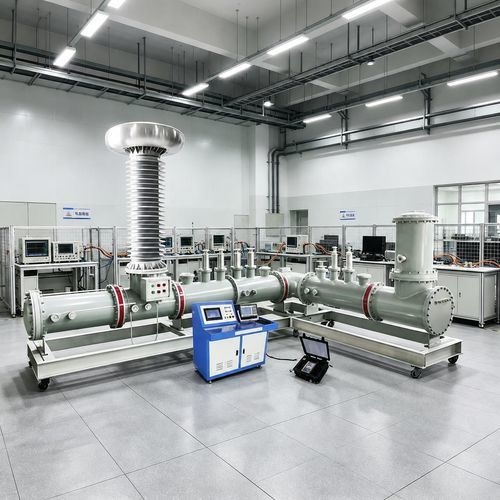

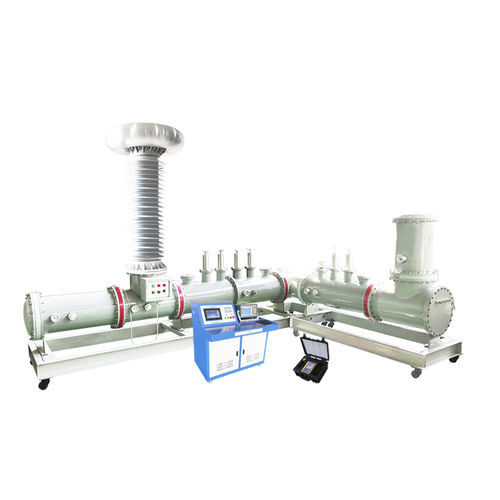

UHVIWシリーズは、GISを含む通電状態の高電圧機器にオンラインで設置・試験可能な「部分放電を発生させない」故障シミュレータです。高速AD変換により信号をデジタル化し、デジタル信号処理や適応フィルタにより測定信頼性を確保し、外来ノイズを低減します。

製品パラメータ
高電圧機器の部分放電のオンライン検出および局在化に使用されます。

技術パラメータ
無部分放電高電圧トランス
定格電圧：100 kV
定格容量：5 kVA
入力電圧：220 V
入力電流：22.7 A
高電圧側電流：0.05 A
定格電圧での部分放電容量：≤ 3 pC（システム評価）

結合コンデンサ
定格電圧：100 kV
定格静電容量：100 pF
定格電圧での局所放電容量：≤ 3 pC
放電モデル：粒子放電（GIS先端、サスペンション、空隙、粒子、表面、複合放電のシミュレーションが可能）

特長

• 狭小スペースへの設置を可能にするコンパクト設計
• 取扱いや輸送が容易な軽量部品
• 長距離輸送に耐える堅牢な構造
• シールドのない環境でも各種試験が可能
• 高電圧部は密閉室に収納され、作業者の安全を確保
• スリーブ装着により従来機器の耐圧試験にも対応
• 高電圧測定および部分放電用結合コンデンサを内蔵
• システム全体の部分放電量 < 3 pC により試験データの精度を確保

動作原理
本装置は制御された高電圧（0〜100 kV）を供給し、定格電圧でシステム部分放電 ≤ 3 pC を達成します。通電状態で放電タイプを選択可能で、起電圧、消弧電圧、各放電信号の強度をチャネル別に制御できます。従来の部分放電計測装置や無線センシング装置と組み合わせることで、GIS先端、サスペンション、空隙、粒子、表面などの複数の放電タイプおよびその組合せを試験でき、パルス電流、UHF、超音波、高周波、SF6ガス分析などの検出技術の実験・検証に利用できます。

仕様

• 型式／シリーズ：UHVIW
• 用途：高電圧機器の部分放電のオンライン検出・局在化
• トランス定格電圧：100 kV
• トランス定格容量：5 kVA
• トランス入力電圧：220 V
• トランス入力電流：22.7 A
• 高電圧側電流：0.05 A
• 定格電圧での部分放電容量：≤ 3 pC（システム）
• 結合コンデンサ定格電圧：100 kV
• 結合コンデンサ定格静電容量：100 pF
• 定格電圧での結合コンデンサ局所放電容量：≤ 3 pC
• 放電モデル：粒子放電（GIS先端、サスペンション、空隙、粒子、表面および複合放電に対応）
