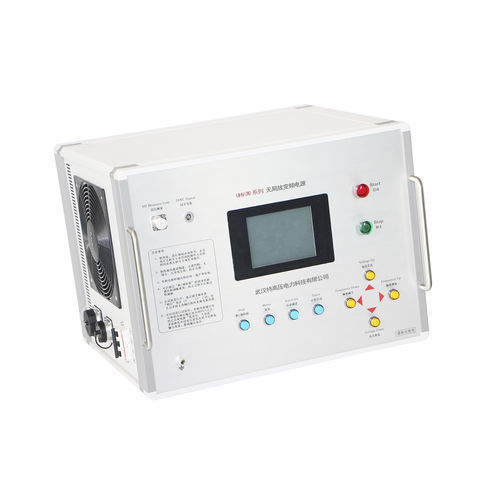

三相周波数インバータ UHV(W)

単相デジタルデジタル ディスプレイ

概要
本機は、装置稼働状態下での設置および試験を目的に設計されています。高速AD変換回路により信号をデジタル化し、デジタル信号処理、適応フィルタリングおよび干渉抑制アルゴリズムにより検出データの信頼性を確保します。

用途
部分放電なし可変周波数電源は、各種電気機器の交流電圧耐量試験および部分放電測定に使用されます。励起変圧器で直列または並列の共振回路を励振し、出力周波数を調整することでリアクタのインダクタンスLと試料の静電容量Cが共振し、その共振電圧が試料に印加されます。あるいは、中間変圧器を介して変圧器の一次側に直接出力し、誘導耐圧試験を行うことも可能です。

技術仕様

• 定格入力電圧：三相交流 380 V ±10%、50 Hz
• 定格出力容量：単相 100 kW
• 出力周波数範囲：20 Hz～300 Hz（連続可変）
• 定格出力電圧：0～350 V（連続可変）
• 出力電流：0～285 A（連続可変）
• 周波数不安定度：≤ 0.05%
• 電圧不安定度：≤ 1.0%
• 非線形歪率：≤ 1%
• 部分放電容量：≤ 10 pC（ブースターの高圧側で測定）

特徴

• 低歪みの真の正弦波出力（THD < 3%）により、整形波出力のようなピーク値測定を必要としません。
• 光ファイバー制御により高圧・低圧制御回路を完全に絶縁。
• コンパクトで軽量、取り扱いが容易で現場使用に適しています。
• 配線・操作が簡単で、発電機方式に比べて現場作業効率を向上させます。
• 放電破壊保護、過電圧設定保護、出力短絡保護、起動ゼロ位置保護、ブリッジ腕増幅回路保護、電力カーブ保護など多重保護機能を搭載。保護動作時は試験電圧出力を遮断し主回路電源を切断します。
• 専用チップによる信号源をマイコンで制御し、出力周波数安定度は最大0.01 Hz。
• 可変周波数の出力電圧は高速マイコンで制御され、出力電圧不安定度は< 1%です。

日常点検

• 強い失調状態での長時間運転を避ける。
• 内部配線および各接点のねじ緩みを定期点検する。
• 雨にさらされない乾燥で清潔な場所に保管し、未使用時は防塵カバーを掛ける。
• 輸送時は変換キャビネットを専用ベルト等で固定し、ずれや落下を防止する。
• 制御盤の表示部を直射日光に晒さない。輸送時は防振対策を講じる。
• コネクタは損傷しやすいため丁寧に扱い、汚れによる詰まりを防ぐ。
• 光ファイバケーブル使用時は曲げ、ねじり、押しつぶしを避け、火気を避けて保管し、プラグを正しく合わせて湿気を防ぐ。

仕様

• 型式 / シリーズ：UHV(W) Series
• 定格入力電圧：三相交流 380 V ±10%、50 Hz
• 定格出力容量：単相 100 kW
• 出力周波数範囲：20 Hz～300 Hz（連続可変）
• 定格出力電圧：0～350 V（連続可変）
• 出力電流：0～285 A（連続可変）
• 周波数不安定度：≤ 0.05%
• 電圧不安定度：≤ 1.0%
• 非線形歪率：≤ 1%
• 部分放電容量：≤ 10 pC（ブースターの高圧側で測定）
• 波形歪率：< 3%
• 出力周波数安定度：最大0.01 Hz
• 過電圧、短絡、破壊、起動ゼロ位置、ブリッジ保護等の保護機能を内蔵
