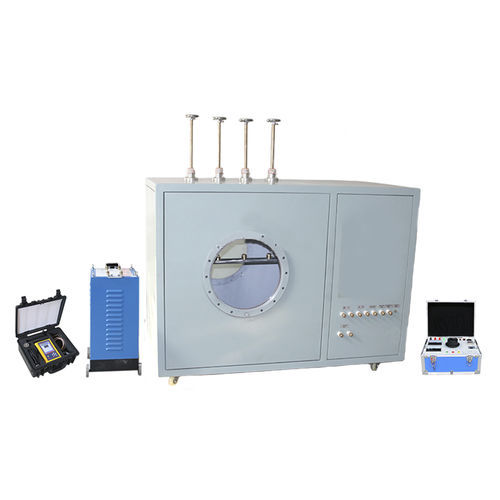

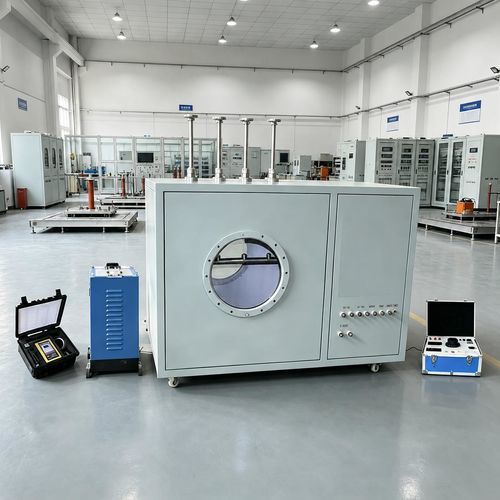

部分除荷試験機 UHVKW

デジタルスイッチギア用

概要
UHVKWシリーズの部分放電シミュレーション試験装置は、開閉装置が通電状態でも設置・試験が可能なよう設計されています。高速AD変換回路で信号をデジタル化し、デジタル信号処理、適応フィルタリングおよび干渉抑制手法により検出データの信頼性を確保します。

製品の目的と概要
本装置は、開閉装置内部で発生する代表的な部分放電現象（先端放電、浮遊放電、空隙放電、粒子放電、表面放電）を再現し、研究開発、型式試験、保守訓練に利用されます。主な構成要素は、高圧変圧器、結合コンデンサ、構成可能な放電モジュール、同期測定インターフェースを備えた制御システムです。

技術パラメータ
Parameter — Value
定格電圧 — 30kV
定格静電容量 — ≤100pF
定格容量 — 3kVA-20kVA
試験周波数 — 30Hz-300Hz
入力電圧 — 0-220V
計器電圧 — 0-100V
部分放電レベル — ≤1PC
耐電圧（電力周波数）— 30kV/1min
模擬放電種類 — 先端、粒子、表面、空隙、浮遊

特長

• 高い再現性：開閉装置内部の物理条件を忠実に再現し、部分放電を実機的に模擬。
• 多様な故障種別：先端放電、浮遊放電、空隙放電、粒子放電、表面放電を単独または組合せで発生可能。
• 制御可能な放電：放電タイプ、発生電圧、消弧電圧、放電強度を調整可能で再現性の高い試験が可能。
• 多検出方式対応：パルス電流、UHF、超音波、過渡接地電圧などの検出技術プラットフォームを提供。
• 同期測定：内蔵のパルス電流結合・検証ユニットにより同期検出で装置評価が可能。
• 安定したモジュール：各放電モジュールは再利用可能で特性が安定。
• 可視化機能：内部観察および放電動画記録用の赤外線ビデオプローブを内蔵。
• 操作性：各種故障の発生・停止を外部から直接制御可能。
• 安全設計：昇圧装置および外部から隔離された高電圧設計により安全に運用可能。

注意事項

• 実験中は筐体を確実に接地してください。
• 実験中、装置パネル上およびその周囲に無関係な物品を置かないでください。
• 起動前に電源電圧を確認してください：AC 220V ±10% 50Hz。
• ヒューズや付属品を交換する際は、機器指定の同一型番を使用してください。
• 機器を防湿・防油環境で保管・使用してください。
• 実験時は被試験機器の電源が切れており、他の通電機器から切り離されていることを確認してください。
• 起動前に出力ノブがゼロ位置にあることを確認してください。

技術的特性

• 定格電圧：30kV
• 定格静電容量：≤100pF
• 定格容量：3kVA-20kVA
• 試験周波数：30Hz-300Hz
• 入力電圧：0-220V
• 計器電圧：0-100V
• 部分放電レベル：≤1PC
• 耐電圧（電力周波数）：30kV/1min
• 模擬放電種類：先端放電; 粒子放電; 表面放電; 空隙放電; 浮遊放電
