部分除荷検出器 UHV-8003

超音波

製品紹介

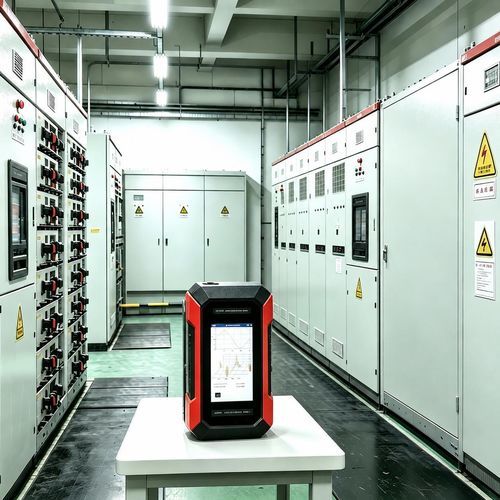

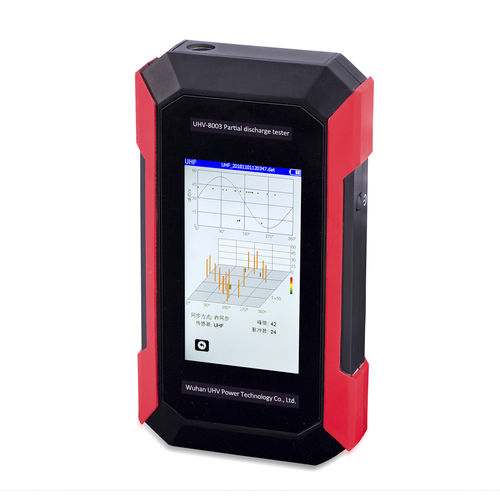

UHV-8003は、部分放電により発生する超音波信号を受信して、変圧器、GIS、モーター、ケーブル、絶縁体、架空線などに発生した部分放電の有無と発生箇所を特定するハンドヘルド超音波部分放電検出器です。指標と解析モードにより放電の強度を定量化し、高電圧の絶縁状態評価に適用できます。

主な構成

• 本体：ハンドヘルド超音波部分放電検出器（UHV-8003）
• 接触型超音波センサ
• 高周波センサ（オプション）
• 内蔵超音波センサおよびTEV（Transient Earth Voltage）センサ

適用分野

• 発電・配電事業体
• 鉄道システム
• 石油化学系電源システム
• 航空宇宙試験分野
• 自動化検査・保守

製品特徴

• 交換可能な各種センサにより、ほとんどの高電圧設備の部分放電検出を実現
• 時刻領域波形、PRPD、PRPSなど多様な放電表示を提供し放電タイプの解析を支援
• 機器とデータ管理に配慮したユーザーフレンドリーなHMI（ヒューマンマシンインターフェース）
• 内蔵超音波およびTEVセンサを搭載し、変圧器、GIS、架空線、ケーブル等の専用センサに対応
• 非侵襲のオンライン検出で、試験時に電源遮断や追加の高電圧源を必要としない
• 広帯域テストレンジ：30 kHz〜2.0 GHz、複数の周波数帯に対応

注意
本検出器は部分放電に伴う超音波信号を受信して放電源の特定および診断を支援します。複数のセンサと解析表示により診断作業を補助します。取扱説明書や校正証明書などの資料が利用可能です。

仕様 / 技術データ

• 型番：UHV-8003
• 検出原理：超音波検出およびTEV検出
• 付属/対応センサ：接触型超音波、内蔵超音波、TEV、オプションの高周波センサ
• テスト帯域幅：30 kHz〜2.0 GHz
• 検出対象：変圧器、GIS、モーター、ケーブル、絶縁体、架空線
• 検出方式：非侵襲・オンライン検出（停電不要）
• 出力/解析：時刻領域波形、PRPD、PRPSほか放電パターン表示
• ユーザーインターフェース：機器とデータ管理のためのHMI
