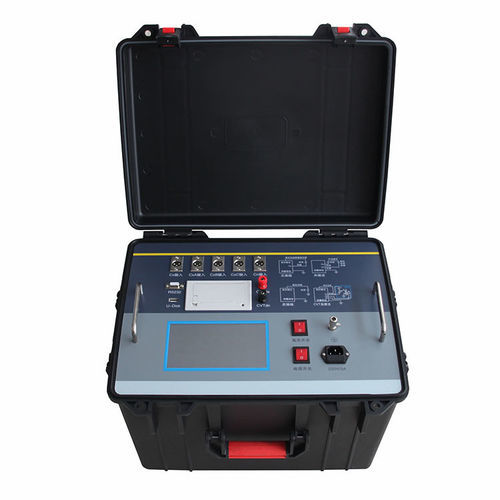

容量試験機 HZ-2400H

高電圧誘電性電気絶縁性

製品概要
HZ-2400Hは変圧器、リアクトル、コンデンサ、ブッシング、避雷器などの静電容量および誘電損失（tgδ）を測定する誘電損失試験器です。受け入れ試験、保守・予防試験や現地での絶縁状態評価に適しており、局所的な欠陥検出にも対応します。

主な特徴

• フーリエ変換（FFT）によるデジタルフィルタリングで高精度な容量・tgδ測定を実現し、自動測定手順をサポートします。
• 周波数変換による対ノイズ機能で50 Hzの電源ノイズを除去し、強い電磁的干渉下でも精度を維持します。
• 可変周波数の高出力スイッチング電源を採用し、純正弦波出力（45 Hz / 55 Hz）で最大10 kV出力が可能。Buck‑Boost動作をサポートします。
• フルタッチ大型LCDのグラフィカルインターフェースで直感的に操作でき、習熟時間を短縮します。
• 内部カレンダーチップと大容量メモリにより時刻付きの結果保存が可能で、履歴表示・印刷に対応します。
• Uディスク出力と専用ソフトによるPC管理、RS232インターフェースによるリモート制御／データ統合をサポートします。
• 選択した測定方法に応じたマイコン制御の自動試験シーケンスを搭載しています。
• 標準容量器と高圧電源を内蔵した一体型オプションで現地配線を簡素化できます。
• オイル中の誘電損失測定は標準オイルカップと専用リード線で対応可能です。
• 逆配線時の低電圧シールド機能により、接地されたCVTバスを切断せずに特定測定が行えます。
• PT/CTや低圧システム（例：400 V）の交流耐電圧試験に対応します。
• 外部高圧電源の周波数（40–70 Hz）検出と、大容量HV試験用の工業用または直列共振電源の利用をサポートします。
• CVT試験機能：自励試験、C1/C2の容量および誘電損失自動測定、CVT全体の容量/tgδ測定、HV/LVおよび電流の4段階保護設定。
• CVT比、極性および位相誤差の測定が可能です。
• 三相および中性点ブッシング試験に便利な4チャネル同時測定機能を搭載しています。
• 現地での印刷用サーマルプリンタを内蔵し、Uディスク出力によりファイル保存が可能です。
• 最大32台の機器をPCで集中制御でき、高電圧試験車両への統合に対応します。
• 安全保護：接地検出（接地不良時はHV出力しない）、過電流保護、感電検出時の即時HV遮断などの保護機能を備えます。
• オプションでGPSモジュールを搭載し、試験位置情報を付与できます。

仕様 / 技術データ

• 型式：HZ-2400H
• 容量精度（Cx）：±(読み取り値 × 1% + 1 pF)
• tgδ精度：±(読み取り値 × 1% + 0.00040)
• 対ノイズ性：周波数変換方式により、最大200%の干渉下でも所定精度を達成可能
• 分解能：最大0.001 pF（4桁有効）
• tgδ範囲：無制限、分解能0.001%
• サンプル自動識別：容量／インダクタンス／抵抗
• 試験電流範囲：10 μA ～ 5 A
• 内部HV容量範囲：3 pF ～ 60000 pF @ 10 kV；60 pF ～ 1 μF @ 0.5 kV
• 外部HV容量範囲：3 pF ～ 1.5 μF @ 10 kV；60 pF ～ 30 μF @ 0.5 kV
• 内部HV設定電圧範囲：0.5 ～ 10 kV（12 kVオプション）
• 最大内部出力電流：200 mA
• 逆配線時最大試験電流：10 kV / 5 A（商用周波数または周波数変換 40–70 Hz）
• CVT低電圧自励出力：3 ～ 50 V、3 ～ 30 A
• 比率測定精度：±(読み取り値 × 1%)、測定範囲 10 ～ 99999
• 位相測定精度：±0.1°、測定範囲 0 ～ 359.9°
• 試験周波数：40–70 Hz 設定可能；50 Hz/60 Hz周波数の自動二重変換設定対応
• 周波数精度：±0.01 Hz
• 測定時間：約40秒（測定方式に依存）
• 電源入力：180 V ～ 270 VAC、50 Hz ±1%（商用または発電機）
• インターフェース：RS232、Uディスク（U盤）保存、専用ソフト対応
• プリンタ：内蔵サーマルマイクロプリンタ
• 動作温度：-10 °C ～ 50 °C
• 外形寸法：500 mm × 377 mm × 330 mm
• 質量：約 28 kg
