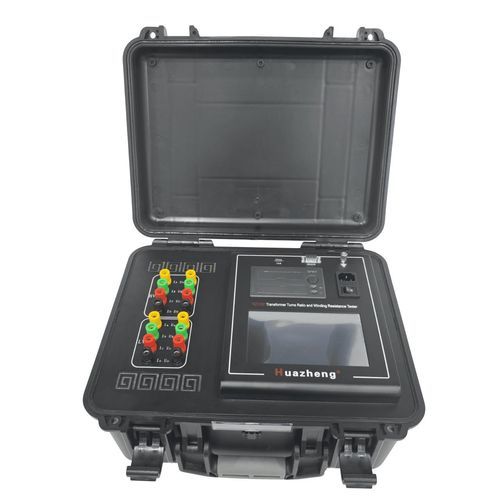

電圧試験機 HZ2162

連続性操作出力

製品詳細
変圧器の製造工程では、半製品試験、完成品工場試験、設置、オーバーホール、タップ切換器調整、引渡し試験、電力部門の要求に応じた予防試験など、変圧器の直流抵抗と変圧比を測定する必要があります。この試験により、巻線接合部の溶接品質の確認、巻線間の短絡検出、電圧タップ切換器の各位置の接触品質の検証、タップ切換器の実際の位置と指示位置の一致を確認できます。また、倉庫内の破損などの問題を特定するのにも役立ちます。

• 従来のテスト方法では、多数の配線設定と2つの異なる計測器を使用した間隔テストが必要で、時間がかかり非効率的で、生産の進捗が大幅に遅れます。
• 変圧器の直流抵抗と変圧比の測定を高速化するニーズに応えるため、当社はHZ2162直流抵抗・変圧器巻数比統合試験器を開発しました。この試験器は配線を一度で完了できるため、変圧比試験と高低6相直流抵抗試験の両方を配線を外すことなく実施できます。すべての機能はタッチスクリーンから簡単にアクセス・操作できます。

特徴

• 本製品は、10kVおよび35kVの配電用変圧器、変圧器、モーター、発電機、その他の特殊負荷の試験に適しています。また、配線、リレー・スイッチの接点などの測定にも使用できます。
• 温度変換機能を搭載しており、必要に応じて異なる温度に合わせて抵抗値を調整できるため、データの比較が容易です。
• 放電音アラーム、電源過熱保護、逆電圧接続保護などの保護機能を備えています。
• オンロードスイッチは測定モード中に直接切り替えることができ、計測器はリセット不要でデータを自動的に更新します。
• この計測器は6つの電流設定を提供し、負荷に応じて適切な電流設定を選択する自動電流範囲機能を備えています。

変換比の特徴

• 本器は三相高精度インバータ電源を採用しており、測定時の主電源電圧の高調波の影響を排除し、精度を向上させます。また、発電機を電源とした場合も安定した動作を保証します。
• 三相出力電圧により試験速度が向上し、相間の位相角を測定し、結線グループ（0～11）を自動識別できます。低圧で多数の巻線を持つ整流変圧器の場合、低圧側を切断することなく、変圧比と角度偏差（最大7.5°）を測定できます。
• 本器は幅広い変圧器と互換性があり、特にZ型変圧器、整流器変圧器、接地変圧器、電気炉変圧器に適しています。
• 高電圧および低電圧の逆接続、変圧器のターン間短絡、タップ切換器の誤った設定、出力の短絡に対する保護機能を備えており、機器の安定性が向上します。
• 定格パラメータを入力すると、変圧器の比率、誤差値、タップ位置を自動測定します。特に、タップ切換が非対称なタップ切換器に有効で、最大99個のタップポイントを持つユニットでもタップ切換位置を正確に特定できます。
• 7インチの高輝度タッチカラーLCDスクリーンを搭載し、強い光の下でも鮮明な視認性を確保しています。フルタッチスクリーン操作により、中国語と英語の切り替えもシームレスに行えます。

主なテクニカル指標

• 直流抵抗の主な指標：
  DC抵抗テスト電流：自動
  直流抵抗試験範囲と精度：
  10A：0.5 mΩ ～ 800mΩ ±（0.2％+2桁）
  3A：2mΩ～2Ω ±(0.2%+2桁)
  1A：5mΩ～10Ω ±(0.2%+2桁)
  200mA：100mΩ～50Ω ±(0.2%+2ワード)
  40mA：500mΩ～250Ω ±(0.2%+2桁)
  最小分解能：0.1μΩ
  ディスプレイ：LCDディスプレイ抵抗計には4つの有効な数字があります
  データ保存: 1000グループ
  作業環境：相対湿度：
  電源：AC 220V±10V、50Hz±1Hz、ヒューズ5A
  最大消費電力：200W
• 変換率の主な指標：
  試験範囲：変換比 -- 0.9 ~ 10000 角度 -- 0-360°
  比率精度：±0.1％+ 2ワード（0.9-500）
  ± 0.2% + 2語 (501-2000)
  ± 0.5 % + 2語 (2001-10000)
  角度精度：±0.2°
  出力電圧：負荷に応じて自動的に調整
  解像度: 比率 - 最小 0.0001、角度 - 0.01°
  動作電源：AC220V ± 10% 50 ± 1Hz
  周囲温度：-10℃～40℃
  相対湿度: ≤ 85%、結露なし

梱包内容明細書

いいえ。	アイテム	数量
1	メインエンジン	1
2	T線です	8
3	電力線	1
4	アース線	1
5	ヒューズパイプ	2
6	印刷 p繋り	1
7	テストサンプル（標準抵抗）	1
8	シリアルポートライン	1

特徴・仕様（リスト）

• 10kV/35kV配電用変圧器、モーター、発電機等の試験に対応
• 温度変換機能搭載
• 放電音アラーム、過熱・逆接続保護
• タッチスクリーン操作、7インチ高輝度LCD
• 直流抵抗・変圧比を一度の配線で測定可能
• データ保存1000グループ
• AC220V電源、最大消費電力200W
• 変圧比測定範囲0.9～10000、精度±0.1%～±0.5%
