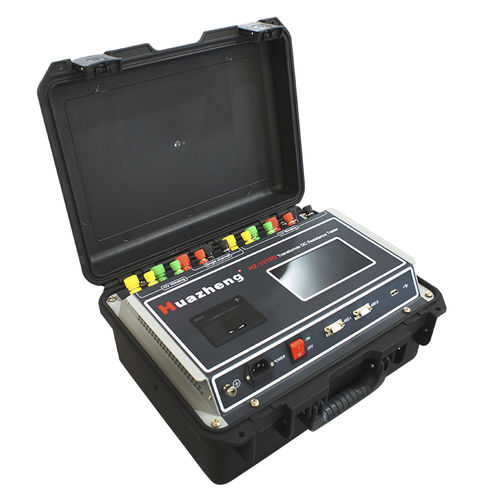

電動式試験機 HZ-3310D

抵抗性ステータ巻線用変圧器用

変圧器の直流抵抗試験は、半製品および最終製品の工場出荷検査、ならびに電力部門による設置、受入試験、予防保守において必須の手順です。この試験は、変圧器コイルの不適切な材料選定、溶接不良、接続不良、素線欠損、断線といった製造上の欠陥、そして運転後に発生する可能性のある問題を効果的に特定します。 変圧器の直流抵抗を迅速に測定したいというニーズに応えるため、当社は専門知識に基づき、新世代の直流抵抗計を開発しました。この装置は高度な電力技術を採用し、小型・軽量設計ながら高出力電流を特長としています。マイクロコントローラによる制御により、自動自己検査、データ処理、表示機能を備えています。また、自動放電機能と警報音も備えています。本装置は高精度、容易な操作性を備え、変圧器の直流抵抗を迅速に測定できます。 パフォーマンス特性 1.本器は出力電流を自動的に選択することができ、最大出力は10Aまでです。 2.測定範囲が広く（0Ω～100Ω）、変圧器、変流器、変圧器などの誘導性直流抵抗の測定が可能です。 3.ディスプレイは 480×272 の高解像度 65K カラー スクリーンを備えており、明確で読みやすいデータ表示を実現します。 4. 本装置は、永久カレンダー、100データセットの保存、自動温度変換機能を備えています。データはシャットダウン後も保持されます。さらに、テストデータの出力と印刷用のプリンタも搭載されています。USBインターフェースも備えており、データのインポートと確認が容易です。 5.本器はRS485通信インターフェースを装備しており、専用の制御ソフトウェアを搭載したコンピュータに接続することでリモート制御測定が可能になります。 6. 本器は3つの同一試験機能を備えており、1本の線でスター結線巻線の三相直流抵抗を測定できます。三相不平衡率を自動計算するため、測定時間を大幅に短縮し、効率性を向上させます。また、YN結線およびD/Y結線方式の変圧器の相別試験にも対応しており、試験後に三相不平衡率を算出します。
