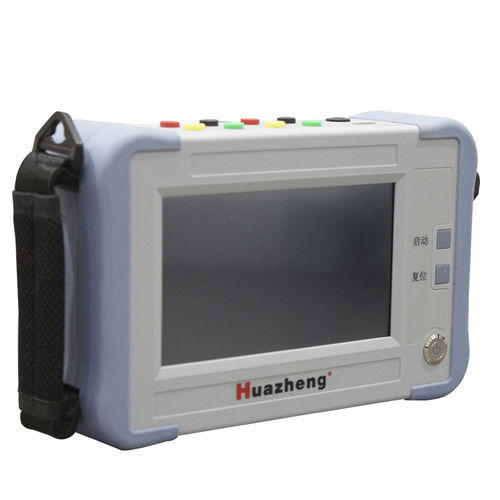

デジタル比率計 HZBB-10A-I

変圧器用

電力用変圧器の製造においては、半製品と完成品の両方が試験を受けます。新しい変圧器を稼働させる前に、国の予防試験手順では、変圧器の巻線比または電圧比試験の実施が義務付けられています。この試験では、変圧器の巻線比の正確性、タップ切換器の状態、巻線間の短絡の有無、そして変圧器が正常に動作するかどうかを検査します。 従来の可変比ブリッジの測定は、変換が必要で、位相ごとにしか測定できないため、直感的に操作できません。XXF可変比ブリッジ試験装置は、シンプルで直感的な操作を提供することで、従来の可変比ブリッジ試験の限界を克服します。三相高精度インバータ電源を採用し、高速かつ高精度な試験を実現します。 1. 計測器内部の測定電圧源として、単相商用電源ではなく三相高精度インバータ電源を使用しています。これにより、測定中の商用電圧の高調波の影響が排除され、より正確な測定結果が得られます。発電機から電源供給を受けている場合でも、測定に影響はありません。 2. 三相出力電圧により試験速度が向上します。相間角度の測定や中性点のある変圧器の試験も可能です。本器は変圧器の配線グループを0～11の範囲で自動的に識別します。 3. 本器は幅広い種類の変圧器に対応しており、特にZ型、整流、接地、電気炉などの変圧器測定に適しています。最も包括的な測定パラメータを提供します。 4.カスタムメイドの高精度三相インバータ電源を使用し、高電圧および低電圧逆接続保護、変圧器ターン短絡保護、タップスイッチ誤配置保護、および完全短絡出力保護の機能を備えており、機器の安定性が向上します。 5. 定格パラメータを入力すると、変圧器の巻数比、誤差値、タップスイッチの位置を自動測定します。また、非対称タップスイッチの位置も正確に測定でき、最大99点まで測定可能です。
