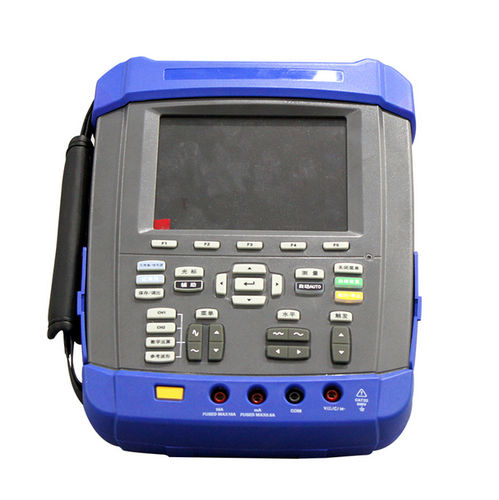

手持ち式部分放電監視装置 HZ-9003C

I. システム概要
部分放電は、電力機器の絶縁劣化の兆候であり、さらなる絶縁劣化の原因にもなります。絶縁破壊の結果はしばしば深刻であるため、電力機器の部分放電検出は特に重要です。電気機器における部分放電とは、電極間に完全な短絡を引き起こさない電気放電を指します。これらの放電は通常振幅が小さいですが、絶縁を継続的に劣化させ、最終的に故障につながる可能性があります。活線部分放電検出は、停電や人身事故を引き起こす可能性のある絶縁不良を迅速かつ簡単に特定する方法を提供します。
II. 主な特長
1) 高電圧電気機器、特に開閉装置における部分放電を現場で迅速に検出できます。使いやすく、小型軽量で持ち運び可能です。
2) 部分放電検出センサー回路は、高度な無線周波数信号処理、高周波信号処理、および微弱信号処理技術を採用し、高精度AD変換と高速デジタル信号処理チップによるデジタル信号処理を行うことで、優れた耐干渉性能と測定精度を実現しています。
3) 超音波、過渡地絡波、接触超音波、高周波など、部分放電信号の複数の検出方法を統合しています。
4) 非接触空中音響センサーとTEVセンサーを内蔵しています。
5) 波形図、位相図、棒グラフ、四要素図など、部分放電試験データを分析するための複数の表示ウィンドウを提供します。
6) データ保存および表示機能をサポートしており、データはSDカードまたはUSB経由で直接エクスポートできます。
7) 警告およびアラーム用の多段階しきい値設定をサポートし、異なる振幅の色で問題点を直感的に表示します。
8) 大容量リチウムイオンバッテリーを搭載し、1回の充電で10時間以上の連続動作が可能です。
