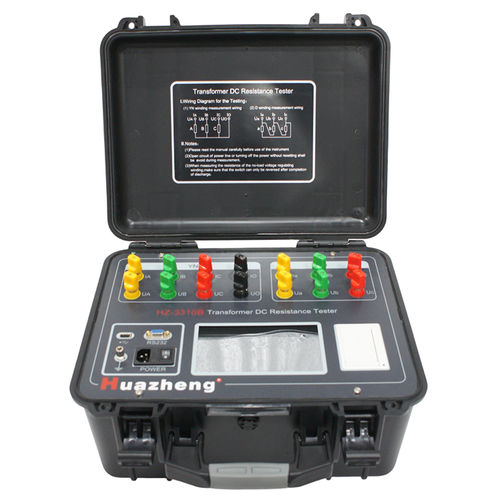

低抵抗試験機 HZ-3310B

ステータ巻線用変圧器用工業用

変圧器の直流抵抗測定を迅速に行うというニーズに応えるため、当社はYN結線巻線専用の3チャンネル直流抵抗計を開発しました。本器は、三相同時通電、電流・電圧の独立サンプリング、三相抵抗値と三相不平衡率の同時測定・表示など、数々の先進機能を備えています。これにより、変圧器の直流抵抗測定に必要な試験時間を大幅に短縮し、電力変圧器の各タップ巻線における試験時間が長くなるという課題を解決します。本器は、従来の方法と比較してわずか3分の1の時間で測定可能です。 機能特性 1このテスターはテスト製品に基づいて適切な出力電流を自動的に選択することができ、主に変圧器の誘導性 DC 抵抗を測定するために設計されています。 25脚コアとデルタ結線された低電圧巻線を備えた大型変圧器の場合、本器は高圧および低圧の直列励磁モードで動作できます。巻線用の磁気補助回路が自動的に接続されるため、低電圧巻線の直流抵抗を迅速かつ正確に試験できます。 3本器は三相試験機能を搭載しており、スター結線された巻線の三相直流抵抗の測定と三相不平衡率の自動演算を同時に行うことができます。これにより測定時間が大幅に短縮され、試験効率が向上します。また、YN結線およびD（Y）結線された変圧器の相別試験機能も備えています。 4テスターを使用すると、巻線材料（銅やアルミニウムなど）を設定でき、システムは使用される材料に基づいて温度変換係数を調整できます。
