デジタル抵抗計 HZ-3320E-I

携帯型ベンチトップ低耐久性

概要
HZ-3320E-I は配電用変圧器の現場試験向けに設計された携帯型の直流抵抗テスターです。最大20Aの出力電流を供給し、配電用変圧器向けに最適化されたアルゴリズムにより、三相直流抵抗値および不平衡率をワンクリックで測定できます。現場での迅速かつ正確な検査とデータ収集を目的としています。

設計と物理的特徴

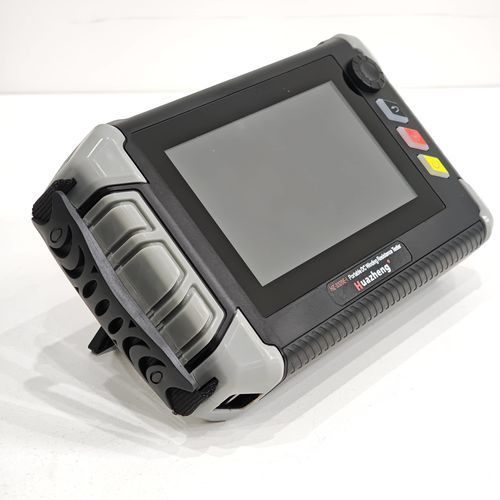

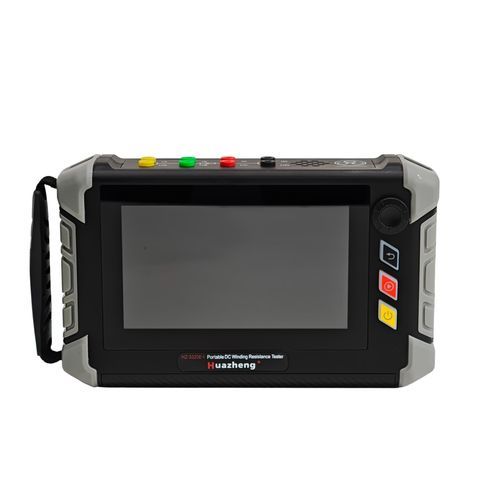

本機はハンドヘルド操作および机上でのフルタッチ操作の両方に対応します。筐体は二次射出成形で製造され、四隅にゴムパッドを備えて衝撃から保護します。グリップ部は滑り止め加工された軟質ゴム仕上げです。前面は強化防爆ガラスで保護され、産業用7インチ実色高精細静電容量式タッチスクリーンを搭載しています。

製品機能

• 最大試験出力電流：20A。選択可能なレンジ：20A、10A、5A、1A、0.1A、低電流モード（≤10 mA）。
• 配電用変圧器向け最適化アルゴリズムにより、三相直流抵抗と不平衡率をワンクリックで測定。
• 測定速度が速く、高精度な計測。
• 内蔵着脱式リチウム電池（16.8V / 6.4Ah）；複数バッテリおよびデスクトップ充電器はオプションで継続試験に対応。
• シリーズ間互換の電源アダプタに対応し、誤った充電器使用を防止；充電中でも動作可能。
• Yn型、Y型、Δ型巻線に対する三相測定方式をサポート。
• 逆起電力保護、開放回路保護などの各種保護機能を搭載。
• ローカル保存：最大200件のデータ保存；USBによる大量データ出力対応；外付けサーマルプリンターはオプション。
• 操作系：7インチ産業用静電容量式タッチ画面、ジョグダイヤルおよびボタンによる両手操作と机上操作対応。
• 典型的な1回の充電での能力：通常使用条件下で少なくとも50台の変圧器を試験可能。

試験例 / 方法
試験サンプル例：乾式変圧器 1600 kVA、10/0.4 kV。推奨試験方法：高圧側を5Aレンジで複数回測定（異なるタップ位置を想定）し、低圧側を20Aレンジで1回測定する等、巻線構成および期待される抵抗値に応じてレンジを調整してください。

技術仕様

• モデル：HZ-3320E-I
• タイプ：三相、20A
• 出力電流（レンジ）：20A、10A、5A、1A、0.1A、≤10 mA
• 測定範囲（レンジ別）：20A: 0.5 mΩ ~ 100 mΩ；10A: 1.0 mΩ ~ 300 mΩ；5A: 10 mΩ ~ 1.0 Ω；1A: 200 mΩ ~ 6.0 Ω；0.1A: 2.0 Ω ~ 60 Ω；≤10 mA: 30 Ω ~ 25 kΩ
• 測定精度：±(表示値×0.2% + 2)
• 電源（内蔵）：リチウム電池 16.8V / 6.4Ah（着脱式）
• 電源アダプタ（入力/出力）：入力 AC100–240V 50/60Hz；出力 DC24V / 2A
• 動作温度：-10 ℃ ~ 50 ℃
• 相対湿度：結露なきこと、≤90%
• 寸法：270 mm × 160 mm × 65 mm
• 質量：約2.0 kg
• データ保存：最大200件、USB経由で出力可能
• 表示：7インチ産業用実色静電容量式タッチスクリーン
• 保護・オプション：逆起電力保護、開放回路保護等；外付けサーマルプリンター、追加バッテリキット、デスクトップ充電器はオプション
