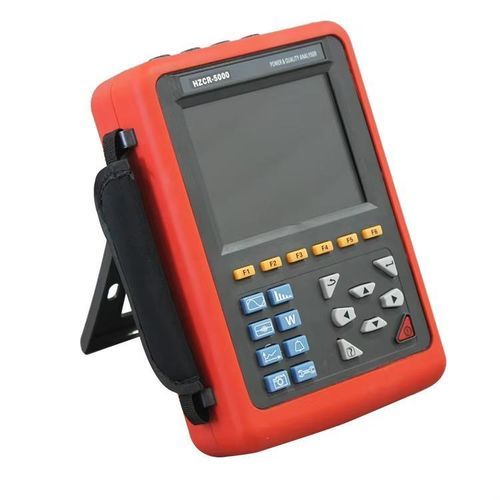

電動式分析器 HZCR-5000 PQA

電力品質手持ち式デジタル

HZCR-5000電力品質アナライザーは、三相システムの現場試験用に設計された包括的なテスト機器です。多機能でインテリジェント、使いやすく、大型の高解像度LCD画面、二言語インターフェース（中国語と英語）、耐衝撃性のシェルを備えています。4チャンネルの電流（ABC三相および中性）、4チャンネルの電圧（ABC三相および中性対地）、電流と電圧のピーク値、期間中の最大/最小値、三相不平衡係数、短期電圧フリッカー、変圧器K係数、実効、無効、見かけの電力、力率、変位力率、総高調波歪み、および高調波を測定します。リアルタイムの波形と高調波比率の棒グラフを表示し、電圧と電流の瞬時変化を動的にキャプチャし、突入電流を監視し、アラームリストと長期データ記録用のトレンドチャートを生成します。 導入: HZCR-5000は、DSP + ARMデュアルプロセッサアーキテクチャを採用しています。DSPはデータ取得とアルゴリズム処理を担当し、ARMは通信プロトコルとユーザーインターフェースを管理します。アナログ信号の取得は、2つのAD7655チップ（16ビット、4チャンネル同期サンプリング、最大1 MSPS）によって行われ、精度と整合性を保証します。5.6インチのカラーLCD画面（640 x 480）は、位相、波形、ベクトル図、および高調波比率の明確な視覚化を提供します。内蔵のフラッシュメモリは、60のスクリーンショット、150の過渡波形、および12,800のアラームログを保存します。突入電流検出モードは、100秒間の波形をキャプチャします。2Gメモリーカードはトレンド曲線を記録し、最大300日間データを保存します。 機能: - リアルタイム波形表示（4電圧/4電流チャンネル） - 電圧と電流の真のRMS値 - 電圧のDC成分 - 電流と電圧のピーク値 - 半周期の最小および最大RMS値 - ベクトル図表示 - 各高調波の測定（50次まで） - 棒グラフは高調波比率を示します - 総高調波歪み（THD） - 実効、無効、見かけの電力（各相および累積） - 実効、無効、見かけのエネルギー（各相および累積） - 変圧器K係数 - 力率（PF）および変位係数（DPFまたはCOSΦ） - 短期電圧フリッカー（PST） - 三相不平衡（電流と電圧） 高度な機能: - 過渡キャプチャ機能: 電力網の電圧/電流の瞬時変化を監視し、変動、サージ、サグ、遮断、過電圧、衝撃電流、瞬時歪みを含みます。150セットの過渡波形を保存します。 - 起動電流監視: 突入電流と起動電流を監視し、RMS上昇/下降曲線、エンベロープ曲線、および4チャンネルの電流/電圧の波形を表示します。トリガー後約100秒記録します。 - トレンドチャートの記録と保存: すべてのテストパラメータ、50の電圧高調波、50の電流高調波を保存し、トレンド曲線を作成します。最大300日間記録（20パラメータを5秒ごとに記録）。 - アラーム機能: 制限値を設定し、オーバーシュートを監視し、アラームログを生成します（電圧、電流、不平衡、高調波比率、周波数、実効電力、THD）。40の異なるアラームを設定し、最大12,800のログを記録します。 - スナップショット機能: 任意の画面を保存でき（最大60）、時間とテストモードを自動的に記録します。 - 通信機能: コンピュータへのUSB接続、監視ソフトウェアは波形を表示し、過渡波形、トレンドチャート、アラームログ、スクリーンショットを読み取ります。 - 設定機能: 時間/日付、画面のコントラスト/明るさ、位相曲線の色、接続タイプ、センサー/電圧比、メニュー言語（中国語/英語）を設定します。 - ヘルプメニュー: 操作の各段階で中国語/英語のヘルプを提供します。 技術仕様: - 動作温度: -10°C~40°C - 相対湿度: <80% - 相-中性電圧: 1.0V~1000V - 相-相電圧: 1.0V~2000V - 電流: 10mA~6000A（クランプによる） - ネットワーク周波数: 40Hz~70Hz - 電源: 充電式リチウムイオンバッテリーパック9.6V、バックアップ充電器 - ディスプレイ: LCDカラースクリーン、640x480、5.6インチ - 機器寸法: 240mm x 170mm x 68mm - 重量: 本体: 1.6kg（バッテリー含む）; パッケージ全体: 約9.2kg - チャンネル: 4U/4I - 測定パラメータ: W, VA, Var, PF, DPF, cosΦ, tanΦ, Wh, Varh, Vah - 高調波順序: 0~50 - トレンド記録: 300日（20パラメータ、5秒ごと） - アラームログ: 12,800セット - スナップショット容量: 60 - メニュー言語: 英語/中国語 - 通信: USB - 安全性: IEC 61010 1000V Cat III / 600V CAT IV, IEC61010-031, IEC61326, 汚染度: 2
