信号分析器 HZCR-5230

監視用電気回路網用三相電気回路用

概要

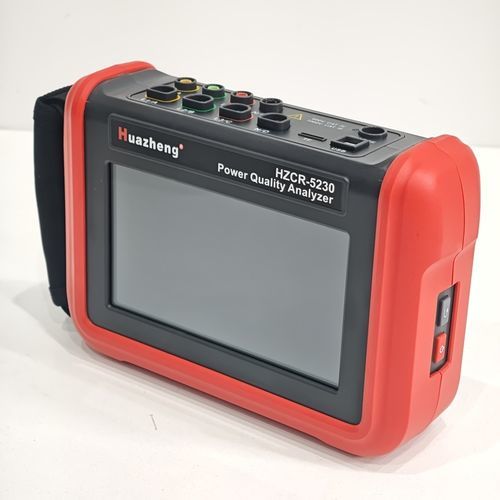

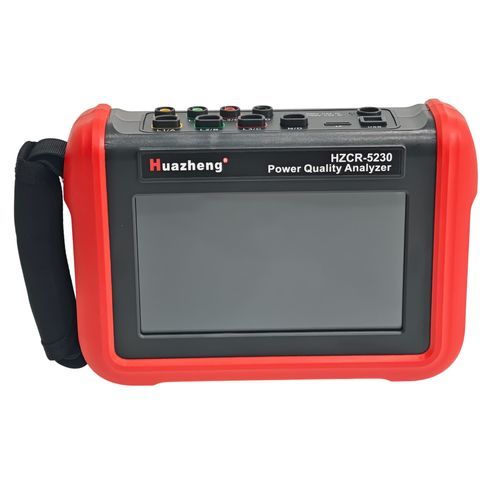

Huazheng HZCR-5230 は、変電所や産業現場でのフィールド使用を想定したポータブル電力品質アナライザーです。3つの電圧チャンネルと4つの電流チャンネルを同時測定でき、クラス0.5の精度を有し、IEC-61010（CAT III 1000 V / CAT IV 600 V）に準拠しています。波形、位相図、TRMS値をリアルタイムに取得し、データを保存して後工程で解析できます。

主な機能

• 同時測定：電圧3チャンネル + 電流4チャンネル。
• 高調波解析：最大51次まで、各高調波の位相角測定および相ごとのTHD表示。
• イベント検出：フリッカ、電圧ディップ（sag）、サージ（swell）、インラッシュ電流、三相不平衡などの検出。
• ワンボタンテスト：ボルトアンペア位相テスト、変圧比検査、直流測定などで点検を効率化。
• データ保存・出力：標準8 GBメモリ（最大32 GBまで拡張可能）、USB経由でPCへエクスポート。
• 操作性・保護：7インチカラータッチスクリーン（英語/中国語切替）、二重絶縁の防振カバー。
• 電源：充電式リチウム電池 7.4 V、5200 mAh により長時間の現場運用に対応。

技術仕様

• 型番：HZCR-5230 • ブランド：Huazheng
• 精度：クラス0.5
• チャンネル：電圧3ch、電流4ch
• AC電圧範囲：0.001 V ～ 1000 V
• DC電圧範囲：0.1 V ～ 1000 V
• 周波数範囲：40 Hz ～ 70 Hz
• 高調波解析：最大51次（相ごと）・位相角測定対応
• THD：相ごとに最大51次まで測定
• メモリ：8 GB標準、最大32 GB拡張可
• 入力インピーダンス（電圧）：1 MΩ
• 動作電流：約490 mA
• バッテリー表示・自動シャットダウン：バッテリー残量表示；自動シャットダウン時間設定可（15/30/60分）
• 耐電圧：筐体・回路は 3700 V / 50 Hz ACを1分間耐える設計
• 絶縁抵抗：回路と筐体間で ≥ 10 MΩ
• 構造：二重絶縁、防振カバー装備
• 安全規格：IEC-61010（CAT III 1000 V / CAT IV 600 V）、IEC-61010-03、IEC-61326
• 重量：付属品含む約8 kg
• 通信：USB

電流センサーとレンジ
本機は最大6種類の交換可能な電流センサーに対応し、コンパクトな配電盤から大電流バスバーまでツール交換なしで測定可能です。代表的なセンサーとレンジ例：

• クランプセンサー：口径例 Ø8 mm、32×40 mm、Ø50 mm — モデルによりACレンジが異なる（例：10 mA ～ 10 A、0.1 A ～ 100 A、1 A ～ 1000 A）。
• フレキシブルコイル：大電流導体向けにAC 10 A ～ 6000 A程度。
• DC電流センサー（例：35AD）：DC 0.1 A ～ 1000 A程度の例示。

注意
過酷な現場環境に対応する堅牢設計：防振カバー、二重絶縁、英語/中国語の多言語表示、および長時間運用を支えるバッテリー性能。付属品やセンサー構成は注文時の仕様により異なります。
