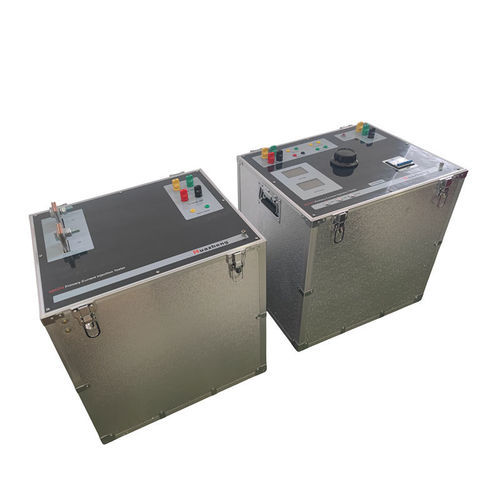

注射用試験機 HZ5375

一次電流電気装置コンパクト

HZ5375 5000Aデジタル一次電流注入テスターは、国内外の類似製品の利点を組み合わせたHuazhengによって開発されたテスト機器です。CNC技術を利用して強力な耐干渉能力を持ちます。以前の世代と比較して、低消費電力、大容量の自己結合電圧レギュレータと高透磁率の鉄心コンバータを使用しており、大出力、小型、軽量を実現しています。主に一次バス保護やさまざまな変流器の変換比テストプロジェクトに使用され、電力、鉄道、石油化学、冶金、鉱業の企業で科学研究、製造、電気試験サイトで広く使用されています。 - 美しいPVCパネルデザイン - 一次および二次電流のテスト値を直接表示し、観察と記録が容易 - CT PTの二次測定、巻数比、極性表示 - 高精度の測定：0.5レベル - 高出力、小型、強力な負荷容量 - 小型で軽量、類似製品の30％から70％の体積で、持ち運びが非常に便利 技術的特徴： - 名称：HZ5375 5000Aデジタル一次電流注入テスター - 環境グループ：GB6587.1-86に基づくグループIII測定器（屋外使用可能） - 入力電圧：AC 380V ±10% - 電力：36KVA - 出力電流：AC 0~5000A無段階調整、デジタル表示アンメータ付きパネル - 出力電圧：6V - 出力波形：小さなグリッチを伴う標準正弦波 - 測定精度：0.3（0.2Sグレード材料を使用）、0.5以上、真の有効値を表示 - 出力電流モード：真の有効値を連続的に調整可能 - 電流安定性：0.2% - 構造：コア分割型 - 配線方法：要件に応じて - 保護設定：過電流および過電圧 操作手順： - 配線後、配線エラーとコネクタの良好な接触を確認 - テスト中に異常が発生した場合、例えば起動時に表示がない場合や火花が発生した場合、直ちに電源を切り、配線を再確認 - 実際の配線では、電流出力端子がループを形成する必要があり、そうでないとテスターは電流を出力しません - 電流ライザーはランダム出力ラインを備えており、外部鉄線は10A/mm²に基づいて選択する必要があります（標準構成は2本の3メートルテストライン） - デバイスは1時間の操作用に設計されています 動作原理： - 校正回路は、電流校正ループと電圧校正ループで構成されており（必要に応じて電圧テストを追加可能）、電圧-電流特性パラメータを拡張できます。 - 電流校正ループには、微小電流ゼロインピーダンスCT、プログラム可能なゲイン回路、サンプリング回路が含まれます。 - 電圧校正ループには、PT絶縁信号取得ループ、プログラム可能なゲイン回路、サンプリング回路が含まれます。 - 16ビットのシングルチップマイクロコンピュータは、コンピュータデジタルリアルタイム取得方法を採用し、電圧比を通じて電圧信号の振幅を校正し、高電圧側の電圧値を計算します。校正された電圧信号の振幅を設定された電圧値と比較することで自動タイミングが実現されます。デバイスの電流出力は、電流比に基づいて計算されます。過電流保護は、電流/電圧信号の振幅を設定値と比較することで実現されます。 安全対策： - オペレーターと機器の安全のために、デバイスが適切に接地されていることを確認 - テストを開始する前に必ずアース線を接続し、作業が完了した後に最後に取り外す - デバイスに接続された電源は30Aの電流に耐える必要があります - デバイスとテスト対象を接続する際、配線エラーによる誤操作を避ける - 過電流保護のために設定された最大電流値は、デバイスの定格出力電流を超えてはなりません - 電源がオンのときに配線を抜いたり差し込んだりしない 輸送とメンテナンス： - この製品は、輸送中に木製の箱に梱包し、発泡体やその他の耐衝撃材料で補強する必要があります - -40°Cから60°Cの温度と82％以下の相対湿度で、換気の良い屋内環境に保管 - 湿気の多い地域や季節では、デバイスが長期間使用されない場合、月に一度約2時間電源を入れて湿気を分散させ、電子部品を保護する必要があります - 屋外で使用する際は、ディスプレイへの直射日光を避け、高湿度の倉庫に保管しない 品質保証とアフターサービス： - この機械は、国家および企業の基準に厳密に従って製造されており、生産プロセスはISO9000認証を受けています - 1年間の保証期間；保証期間中の製造による品質問題に対して無料修理 - この機械には三つの保証が実施されています - サービス期間中、長期的なメンテナンス、トレーニング、アクセサリーの供給および関連サービスが提供されます
