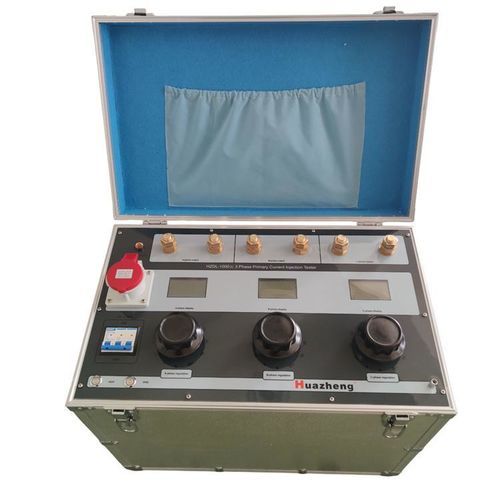

相試験機 HZDL-1000III

出力電気交流用過電圧

概要
HZDL-1000III は Huazheng Electric Manufacture が開発した三相大電流発生器（3相電流レギュレータ）です。低損失の自己結合型レギュレータと高透磁率コアを用いたコンバータを CNC 設計で統合し、耐干渉性の向上、出力増加、装置容積の縮小を実現しています。従来世代に比べ高出力でコンパクトな設計です。

用途

• 保護リレーの一次注入試験およびキャリブレーション
• サーマルリレーおよびモータープロテクタの試験
• コンタクタおよび遮断器の機能試験
• エアスイッチおよび開閉装置の試験
• 保護スクリーンおよび配電盤の校正

主な特徴・性能

• PVC フロントパネルを備えた一体構造
• パネル搭載のデジタル電流計により一次電流の直接観察と記録が可能
• True RMS（実効値）で無段階調整可能な出力電流
• 出力範囲 AC 0～1000 A（無段階調整）
• 定格出力 10 kVA（1×3）でコンパクトな筐体（同等機種の約30%～70%の体積）
• 出力波形：標準正弦波、低リップル（リップル係数 ≤ 0.3%）
• 電流の高い安定性（約0.2%）および高い測定安定性
• 保護機能：過電流・過電圧保護
• タイマー設定範囲：0.01 秒～999.999 秒

操作上の注意

• 配線完了後、給電前に配線とコネクタの接触を必ず確認してください
• 起動時や試験中に異常（発火、表示なし等）が発生した場合は直ちに電源を切り配線を点検してください
• 出力端子は実配線で閉ループを形成する必要があります。ループがないと出力されません
• 外部出力導体は ≥10 A/mm² を目安に選定してください。標準構成は長さ3 m の試験リード×2 本
• 定格は短時間（5 分）運転を想定しています。連続バッチ試験では動作時間を <2.5 分にし、サイクル間に約10 分の冷却時間を確保してください。長時間の昇温試験は別途手順に従ってください

仕様 / 技術データ

• 型式：HZDL-1000III 高電流発生器
• ブランド：Huazheng Electric Manufacture
• 環境分類：グループ III（GB6587.1-86）
• 入力電源：AC 380/220 V、50 Hz、三相4線式
• 定格出力：10 kVA（1 × 3）
• 出力電流：AC 0～1000 A、無段階調整、パネルにデジタル電流計表示
• 出力電圧：10 V
• 出力波形：標準正弦波、リップル ≤ 0.3%
• 測定/表示：電流・電圧は True RMS 実効値で表示、高精度（0.2S 素材設計、実使用で ≈0.3、表示は 0.5 レベル以上）
• 出力モード：True RMS 無段階調整
• 電流安定度：0.2%
• 構造形式：一体型
• 配線方式：試験要件に従う
• 保護：過電流および過電圧保護
• 時間設定：0.01 秒～999.999 秒
