AC電源供給電流源 HZ5373

ACプログラム可能

概要

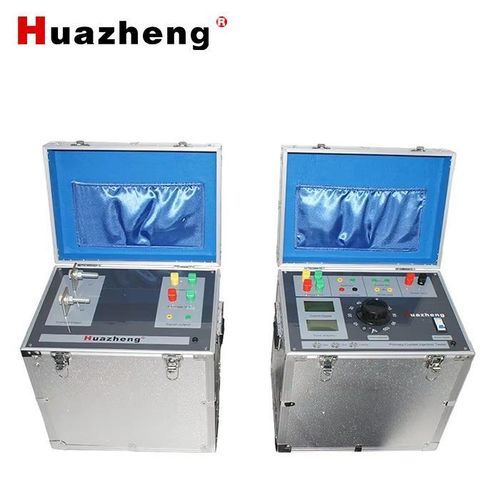

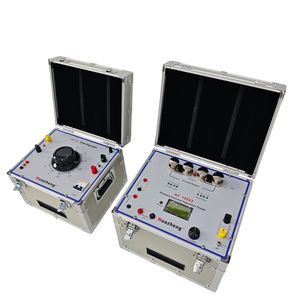

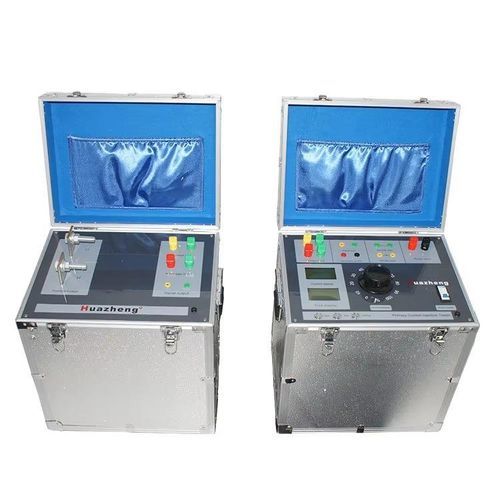

HZ5373は3000Aの一次電流注入試験装置（アップコンバータ）で、一次バス保護試験や変流器の変流比検証を目的に設計されています。CNC加工、自己結合の低電力大容量電圧レギュレータ、および高透磁率鉄心コンバータを組み合わせ、定格出力をコンパクトで輸送可能な筐体に収めています。

主な特長

• 現場使用を考慮したPVCフロントパネルを備えたコンパクトな筐体。
• 一次・二次の試験値をパネル表示し、観測と記録を容易にします。
• 測定精度：実用精度約0.3（公称0.5級より優れる）。
• 高出力で負荷耐性が高く、定格までの連続AC出力が可能。
• 同等品に比べ体積・重量を低減（約30%〜70%）し、輸送性を向上。
• 電圧・電流表示用6.5桁LCDとシステム表示用128×64ドットマトリクスLCDを搭載。
• 比率試験時の安定した読み取りのための表示ロック機能。
• 変圧器の極性自動検出および自動比率検出機能を備える。
• 自己ロック機能と標準的な保護回路を装備。

主な機能と動作原理

• 計測回路は電流測定ループと極性測定ループを含み、必要に応じてPT絶縁による電圧測定ループを追加可能です。
• 電流測定は低インピーダンスCT、プログラム制御の増幅回路およびサンプリング回路で構成されます。
• デジタル制御：16ビットMCUによるリアルタイム取得で測定値と設定値を比較し、時間制御や保護動作を行います。
• 出力波形は標準正弦波で歪みが少なく、リップル係数<0.3%です。
• 出力モードは真のRMS連続可変電流で、高い安定性（0.2%）を有します。
• 保護：過電流および過電圧保護機能を内蔵しています。

操作上の注意 / 使用方法

• 使用前に配線とコネクタ接触の良否を確認してください。
• 起動時に表示が出ない、発煙・焦げ臭などの異常があれば直ちに電源を切り、配線を点検してください。
• 電流出力端子は閉ループを形成する必要があります。形成されていないと出力されません。
• 外部導体は最低10 A/mm²相当の銅線を使用してください。標準付属は3 mの試験線×2です。
• 短時間出力用に設計されています：短時間運転5分。バッチ試験ではサイクルを2.5分未満に抑えてください。長時間試験では温度上昇対策を講じてください。
• 操作手順：電流調整ノブをゼロにする → 一次/二次を接続 → 電源投入 → 電源制御を有効化 → ノブで出力電流を上げる → 一次/二次計を読み変流比を計算。インパルス試験は所要電流を設定し、インパクトスイッチで遮断/復帰し試験を行います。

梱包内容

• 高電流ジェネレータ本体 — 1
• 高電流試験用リード線 — 2
• 電源ケーブル — 1

備考 / 技術仕様

• 型式：HZ5373（3000 A 高電流ジェネレータ）。
• 環境グループ：GB6587.1-86に基づくグループIII（屋外使用が可能な分類）。
• 入力電圧：AC 380 V ±10%。
• 定格出力：30 kVA。
• 出力電流：AC 0〜3000 A、無段階調整；パネルにデジタルアンメータ表示。
• 出力電圧：通常動作で > 10 V。
• 出力波形：正弦波；リップル < 0.3%。
• 測定精度：実用約0.3（0.2S級材料使用）；システム精度は0.5より優れる。
• 電流安定度：0.2%。
• 保護：過電流・過電圧保護を内蔵。
