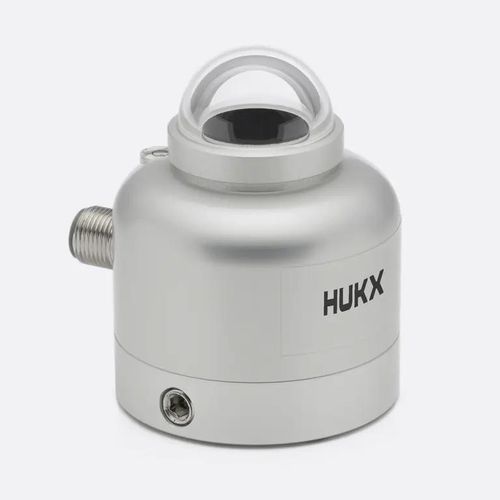

Cクラス日射計 SR05-A1

アナログRS-485電圧出力

Hukx の SR05-A1 は、ミリボルト (mV) 出力を備えたアナログのクラスC日射計で、太陽放射の測定用に設計されています。スペクトルフラットなクラスCセンサーで、（農業）気象ネットワークでの一般的な放射照度測定や商用規模のPV監視に適しています。

主な特長

• スペクトルフラット クラスC（ISO 9060:2018）。
• アナログ ミリボルト (mV) 出力 — SR05-A1 モデル。
• 設置が容易：球面レベリングおよびチューブマウントがオプションで利用可能。
• SR05 シリーズはデジタル/アナログ両バージョンがあり、システム統合（Modbus/RS-485、TTL、0–1 V、4–20 mA）に対応。
• 大規模ネットワーク向けのコスト効率に優れた設計。

バージョンと利用可能な出力

• SR05-A1：アナログ クラスC 日射計、mV 出力。
• SR05-D1A3：デジタル クラスC 日射計、RS-485 経由の Modbus と 0–1 V 出力。
• SR05-D2A2：デジタル クラスC 日射計、TTL 経由の Modbus と 4–20 mA 電流ループ出力。

用途例

• 一般的な日射量の測定。
• 気象・農業気象ネットワーク。
• 商用規模の太陽光発電システムの性能監視（モジュール面の照度、適用時は IEC 61724-1 クラス B）。

オプション

• ケーブルなし
• 3 m (9.8 ft)
• 5 m (16.4 ft)
• 10 m (32.8 ft)
• 20 m (65.6 ft)
• 30 m (98.4 ft)
• 50 m (164 ft)
• 70 m (229 ft)
• 100 m (328 ft)
• 130 m (426 ft)

特性 / 技術仕様

• 測定対象: 半球形の太陽放射（W/m² の照度）。
• ISO 9060:2018 分類: スペクトルフラット クラスC 日射計。
• IEC 61724-1:2021 適合: 指定に従ってモジュール面に適用した場合のクラス B システム。
• ISO 9060:1990: セカンドクラス日射計。
• WMO パフォーマンスレベル: 中程度の品質。
• 校正の不確かさ: < 2.4 % (k = 2)。
• 校正のトレーサビリティ: WRR (World Radiometric Reference)。
• スペクトル範囲: 285–3000 nm。
• 動作温度範囲: -40 ～ +80 °C。
• ヒーター: 統合ヒーターなし。
• 傾斜センサー: 未統合。
• 標準ケーブル長: 3 m（他の長さも利用可能）。
• 定格動作電圧: パッシブセンサー（mV 出力）。
• 水平レベリング: オプションの球面レベリング、チューブマウントあり（有無選択可）。
• 出力: アナログ mV（公称感度：10 × 10⁻6 V/(W/m²)）。
