Cクラス日射計 SR05-LI19

アナログ電圧出力ポータブル

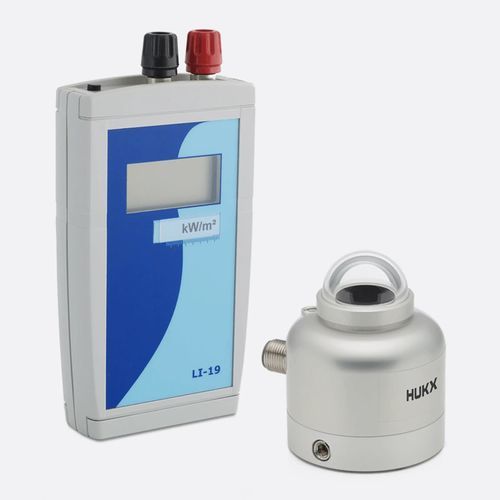

SR05-LI19 は、SR05-A1 日射センサと LI19 ハンドヘルド表示／データロガーを組み合わせたポータブルなピラノメータシステムです。フィールドでの移動測定や短期データ記録に適したコンパクトで持ち運び可能なソリューションを提供し、センサ出力を W/m² に変換して即時表示と保存を行います。

主な特長

• ポータブルシステム：SR05-A1 ピラノメータを LI19 ハンドユニットおよび輸送ケースとともに供給。
• ISO 9060:2018 spectrally flat クラスC（中程度の品質）に準拠した球面放射測定。
• SR05-A1 はアナログミリボルト（mV）出力を提供；LI19 は表示、16ビット A/D 変換、内部データ保存を提供。
• LI19 は事前設定により即時使用が可能で、PC インターフェース経由で感度をプログラム可能。

用途 / 使用上の注意

• 一般的な日射観測（球面、視野 180°）に適しています。
• 水平設置、傾斜設置（配列面）、反射放射の測定用に逆向き設置が可能。
• 自然日光およびランプ式太陽シミュレータ下で使用可能。
• 主に移動式フィールドキャンペーン、教育、実演、短期記録用に設計されており、設定により他のピラノメータや熱流計にも対応可能。

仕様 / 技術仕様

• 被測定量：球面日射（W/m²）。
• ISO 9060:2018 分類（SR05-A1）：spectrally flat クラスC。
• ISO 9060:1990 相当：セカンドクラスピラノメータ。
• 準拠規格：IEC 61724-1:2021 クラスB システム。
• WMO 性能レベル：中程度の品質のピラノメータ。
• 校正不確かさ：< 2.4 %（k = 2）。
• 校正のトレーサビリティ：WRR へのトレーサビリティ。
• スペクトル範囲（SR05）：285 ～ 3000 × 10⁻⁹ m。
• 感度（公称、SR05）：10 × 10⁻⁶ V/(W/m²)。
• 出力（SR05-A1）：アナログミリボルト（mV）。
• 標準ケーブル長（SR05）：3 m。
• 公称動作温度範囲（SR05）：-40 ～ +80 °C。
• 温度応答（SR05）：< ±3 %（-10 ～ +40 °C）。
• 加熱機能：なし（SR05 にヒーターなし）。
• 傾斜センサ：なし。
• LI19 表示出力：SR05 感度が設定されているときに W/m² で表示。
• LI19 保存定義：保存間隔ごとの最小値、最大値、平均値を W/m² に変換して保存。
• LI19 A/D 変換：16 ビット。
• LI19 温度依存性：公称範囲で < 0.5 % + 3×10⁻⁶ V。
• LI19 表示更新率：1 s⁻¹。
• LI19 電池仕様：単3形 2 本（2 × AA）；新しい電池での寿命 > 50 日。
• LI19 保存間隔範囲：2 ～ 65535 s（選択可能）；保存容量：3518 測定値。
• LI19 公称動作温度範囲：-10 ～ +40 °C。
