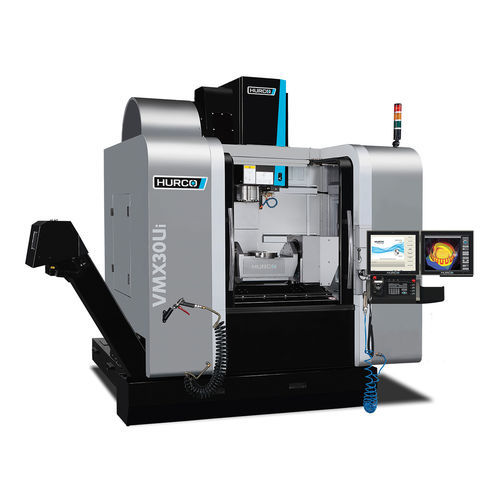

5軸マシニングセンタ VMX 30Ui縦型SK4040ツール
お気に入りに追加する
商品比較に追加する
特徴
- 軸の数
- 5軸
- 主軸の方向
- 縦型
- スピンドル
- SK40
- ツールステーション数
- 40ツール
- その他の特徴
- 高出力, フォーマット手段
- X軸移動距離
760 mm
(29.92 in)- Y軸移動距離
510 mm
(20.08 in)- Z軸移動距離
520 mm
(20.47 in)- 回転速度
12,000 rpm
(75,398 rad.min-1)- 出力
13.4 kW
(18.22 hp)- テーブル回転(C軸)
360 °
- X軸の移動速度
38 m/min
- Y軸の移動速度
38 m/min
- Z軸の移動速度
32 m/min
- 最大テーブル積載量
200 kg
(441 lb)- 最大ツール重量
7 kg
(15.4 lb)- 総重量
5,500 kg
(12,125.42 lb)- 全長
3,940 mm
(155.1 in)- 全幅
4,041 mm
(159.1 in)- 全高
2,864 mm
(112.8 in)
詳細
テーブル
主軸端 - テーブル (mm) - 90 - 610
面板/部品最大径(mm) - 250 / 435
Tスロット (DIN 650) - 6 x 12
トラベル
A軸 (°) - +30 / -110
C軸 (°) - 360
スピンドル
スピンドル最大トルク (Nm) - 215
フィードレート
早送りA軸/C軸 (rpm) - 25 / 25
自動工具交換装置
工具最大径(mm) - 76
工具最大長 (mm) - 300
詳細
内容クーラントタンク (l) - 265
スクレーパ式チップコンベヤ - 標準
---
